خلاصه:

این تجهیزات بر اساس الزامات فنی تعریف شده توسط مشتری توسعه یافته و مطابق با استانداردهای ملی و بین المللی قابل اجرا از جمله IEC 60898-1 (9.10) ، GB10963.1-2005 (9.10) ، GB14048 است.1 تا 2006 (7.2.1) و JB/T8979-2006 (8.13) ، اطمینان از عملکرد قابل اعتماد و استاندارد برای آزمایش قطع کننده.

این تجهیزات طراحی شده اند تا عملکرد تاخیر از کار کردن قطع کننده های مدار را با اعمال جریان در 1 بررسی کنند.13، 1.45، و 2.55 برابر ارزش نامی، اطمینان از حرکت های قطع کننده در محدوده زمانی مقرر شده.همچنین می تواند رفتار فورانه پرتاب را با قرار دادن شکسته به جریان در محدوده 3 تا 20 برابر جریان نامشخص ارزیابی کند تا موافقت با الزامات زمان پرتاب را تأیید کند.

این ایده آل برای آزمایش آنلاین شکافنده های مدار مورد قالب (MCCB) و شکافنده های مدار کوچک (MCB) قبل از تحویل مناسب است.به عنوان تجهیزات ضروری برای بررسی عملکرد الکتریکی در ساخت قطع کننده های مدار، این ویژگی نصب سریع لامپ، تست کاملا اتوماتیک، و قضاوت هوشمند عبور / شکست است.

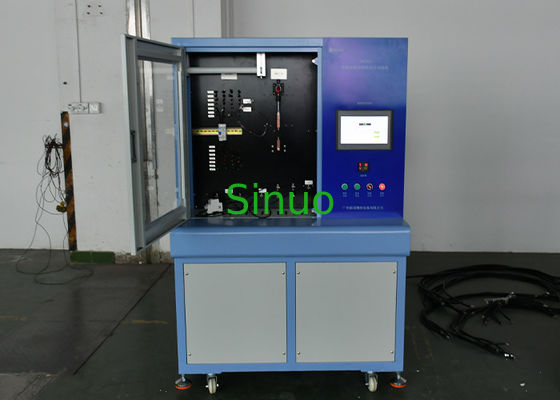

محفظه تجهیزات از آلیاژ آلومینیوم و فولاد با کیفیت بالا ساخته شده است، و پانل ها با استفاده از پوشش اسپری فلزی تکمیل شده و برای مقاومت ضد استاتیک، زنگ و خوردگی درمان شده اند.بخش بالایی مجهز به یک پنل کنترل است، سوئیچ برق، و ترمینال های مشخصات مختلف اختصاص داده شده به آزمایش های تاخیر. با یک ساختار جمع و جور، کار کاربر پسند، عملکرد پایدار و ظاهر مدرن،این سیستم یک راه حل آزمایش کارآمد و قابل اعتماد را فراهم می کند..

مشخصات فنی

یکی، اتاق دمای ثابت

1. یکپارچه شده با سیستم آزمایش برای فراهم کردن یک محیط دمای کنترل شده.
2. محدوده دمای محیط: ~ 50°C
3. دما: 0.1°C
4. ثبات دمایی: ±1°C

دو. پارامترهای آزمایش تاخیر

1. محدوده خروجی جریان متناوب: ۳۳۵۰A
2. محدوده ولتاژ خروجی AC: 0 ¢ 5V
3. کانال خروجی: خروجی یک کانال؛ تماس های قطع کننده چند قطبی برای آزمایش همزمان به صورت سریال متصل می شوند.
4. محدوده محصول قابل استفاده: قطع کننده های مدار کوچک با درجه بندی از 3A تا 125A
5. شکل موج جریان خروجی: موج سینوس خالص (شکستگی شکل موج ≤ 5٪، خطای کل سیستم ≤ 3٪)
6. حالت کنترل: تنظیم خودکار از طریق رابط صفحه لمسی
7. دقت فعلی: کلاس 0.5
8. دقت ولتاژ: کلاس 0.5
9. نسبت جریان ترانسفورماتور: 400/5A
10. مدت زمان آزمایش: تنظیم شده از 1 تا 999,999 ثانیه
11. فرآیند آزمایش: پس از استفاده از 1.13 برابر جریان نامی، سیستم به طور خودکار به 1.45 برابر جریان نامی در عرض 5 ثانیه برای آزمایش تدریجی افزایش می یابد.

سه، پارامترهای تست فورانه ی پرتاب

1. روش نصب: اتصال ترمینال، پیکربندی یک ایستگاه؛ سازگار با قطع کننده های مدار 1P4P
2. محدوده جریان خروجی: AC 100A ~ 2500A
3. تعداد کانال های خروجی: یک کانال
4. دقت فعلی: کلاس 5
5. رزولوشن فعلی:1A
6. مدت زمان آزمایش لحظه ای: ≤ 0.2s
7. زمان عمل تنظیم حد بالا:1 ~ 200 ms
8. زمان عمل تنظیم محدودیت پایین:1 ~ 200 ms
9. ایستگاه آزمون: 1 ایستگاه
10. سیستم کنترل: PLC + رابط صفحه لمسی
11. محدوده زمان بندی:1 ~ 999 ms
12. ویژگی های حفاظت: حفاظت از شارژ، حفاظت از بیش از حد، حفاظت از نشت
13. دمای کار: 0 ~ +40°C
14. رطوبت نسبی: 20٪ ~ 90٪ RH
15. ابعاد شاسی:طول 1000 میلی متر × عرض 780 میلی متر × ارتفاع 1600 میلی متر

چهار. پارامترهای آزمایش افزایش دما

1. هدف:بررسي اينكه قطع كننده در شرايط كار عادی و با توجه به روشهاي مشخص شده،افزایش دمایی بیش از حد محدودی که در جدول 7 استاندارد قابل اجرا تعریف شده است را نشان نمی دهد.
2. الزامات:قطعه قطع کننده باید پس از آزمایش بدون آسیب به ایمنی عملیاتی، بدون آسیب باقی بماند و به طور کامل کار کند.
3. کانال های اندازه گیری دما: ۸ کانال
4. دما:0.1°C
5. محدوده اندازه گیری دمای: 0 ~ 200°C
6. نوع ترموکوپل:نوع T
7. نمایش دمای: نمایش منحنی در زمان واقعی
8. ثبت داده ها: عملکرد ثبت داده های دمای داخلی

سیم کشی برای آزمایش افزایش دما:

1. مشخصات: 1 میلی متر، 1.5 میلی متر، 2.5 میلی متر، 4 میلی متر، 6 میلی متر، 10 میلی متر مربع
2. مشخصات 16 میلی متر، 25 میلی متر، 50 میلی متر مربع طول: هر یک 2 متر، مقدار: 5 قطعه در هر مشخصات

لوازم:

1. چسب مخصوص برای تثبیت ترموکوپل 1 بطری
2. محلول برای حذف چسب ها 1 بطری

نمونه نمایش:
