تجهیزات تست قطره عمودی قطره باران IEC 60529 Ingress Water Ingress 200mm IPX1 IPX2 Rain
| Drip Area: | 1000 × 1000 میلی متر | Drip Height: | 200 میلی متر |
| Needle Pinhole Aperture: | Φ0.4 میلی متر | Drip Hole Spacing: | 20 میلی متر × 20 میلی متر |
| Installation Method: | دیوار نصب | Control Method: | برنامه PLC |
| High Light: | اتاق آزمایش باران,تجهیزات تست iec |
||
دیواری IPX1 IPX2 نصب تجهیزات تست آب جعبه عمودی قطره ای از آب
بررسی اجمالی محصولات:
از تجهیزات تست عمودی باران باران برای تأیید عملکرد محافظ محفظه محصولات الکترونیکی و برقی ، اتومبیل ، قطعات موتور سیکلت ، لوازم خانگی ، مهر و موم شده و لامپ های زیر آب در درجه IPX1 و IPX2 استفاده می شود.
تجهیزات تست ورودی آب اطمینان حاصل می کند که با کنترل جریان آبرسانی ، سرعت قطره به مقدار مورد نیاز استاندارد می رسد ، تجهیزات آزمایش می توانند یکنواخت از قطرات آب را در کل منطقه محوطه تولید کنند.
مطابق با استانداردها:
IEC 60529-2013 "مراتب حفاظت ارائه شده توسط محفظه (کد IP)" IPX1 و IPX2
IEC 60598-1-2017 "Luminaries-Part1: الزامات عمومی و آزمایشات"
ساختار:

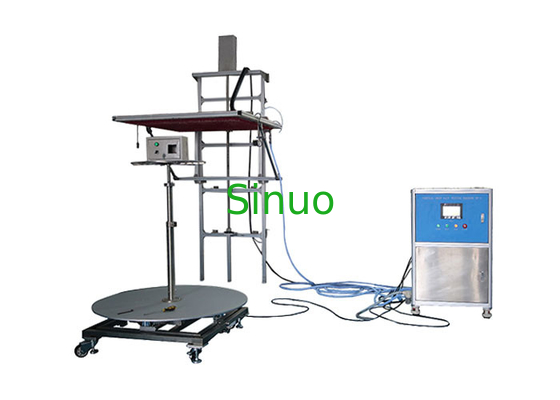

تجهیزات تست شامل مکانیسم قطره ای ، کابینت برقی و تورنت می باشد.براکت جعبه قطره ای دارای دیوار آویز و با عملکرد ضد افت است که می تواند به صورت اتوماتیک توسط موتور کنترل شود.چرخ دستی دارای سرعت چرخش 1r / min است که برای آزمایش IPX1 استفاده می شود.چرخان قابل چرخش را می توان 15 درجه کج کرد ، برای آزمایش IPX2 استفاده می شود.تجهیزات تست مجهز به دستگاه تمیز کننده فیلتر آب برای جلوگیری از انسداد سوراخ است.کل این سیستم ساختار باز را اتخاذ می کند.
پارامترهای فنی:
| کنترل و بهره برداری | سیستم کنترل هوشمند PLC و صفحه نمایش لمسی |
| قطره منطقه | WD = 1000 1000mm ، اندازه های دیگر قابل تنظیم هستند |
| قطره قد | فاصله 200 میلی متر سوزن از نمونه به طور خودکار توسط سنسور مادون قرمز اندازه گیری می شود |
| سرعت قطره / جریان آب | 1 + 0.5 0 mm / min یا 3 + 0.5 0 mm / min قابل تعویض ، میزان بارندگی به صورت دیجیتالی کنترل می شود |
| دیافراگم سوزن Pinhole | Φ0.4 میلی متر |
| فاصله سوراخ | 20 میلی متر × 20 میلی متر |
| قابل چرخش | قطر: Φ600mm ، می تواند 15 درجه کج شود ، سرعت چرخش 1r / min ، با قاب پشتیبانی بلند کردن ، ظرفیت تحمل ≤50kg |
| Drip Box Lifting | راهنمای پیچ رانده شده توسط موتور ، قابل تنظیم از 1100-1800 میلی متر ، بلند کردن صاف و قفل خود را تضمین می کند |
| زمان تست | 0-99.9min ، از پیش تعیین شده است |
| روش نصب | دیوار نصب |
| سیستم ذخیره آب | جعبه کنترل و مخزن ذخیره آب در یک کابینت ساخته شده است ، مخزن ذخیره آب به یک شیر آب شناور سطح آب مجهز شده است تا به طور خودکار ورودی آب را کنترل کند و از زنگ خطر سطح بالا و پایین آب برای جلوگیری از آسیب دیدن پمپ استفاده کند. بخاطر آب خشک |
| حفاظت از ایمنی | محافظت توالی فاز ، محافظت در برابر نشت ، محافظت از کمبود آب ، محافظت غیر طبیعی |
| ابعاد تجهیزات | WDH = 1250 × 1450mm × 2450mm |
