دستگاه تست مشخصات قطع کننده مدار IEC60898-1

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	20 روز
روش پرداخت:	L / C ، ، T / T ، Western Union ، MoneyGram
ظرفیت تامین:	20 مجموعه در هر ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

برجسته کردن:

IEC 61000-4-12 تجهیزات آزمایش EMC

تجهیزات تست 4KV EMC

ژنراتور امواج زنگ دار

توضیحات محصول

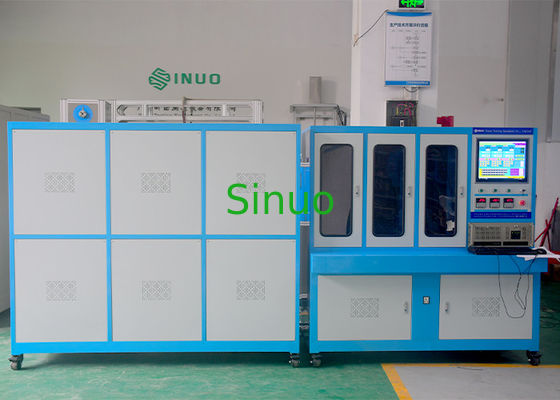

دستگاه تست ویژگی‌های قطع کننده مدار IEC60898-1

بررسی اجمالی محصول:

تجهیزات تست مطابق با الزامات استاندارد طراحی و تولید شده است

بند 9.8، 9.9 و 9.10 IEC60898-1، بند 7.2.1 IEC60947-1 و غیره.

این دستگاه برای تأیید اینکه قطع کننده مدار با الزامات مطابقت دارد، ساخته شده است که 1.13 برابر، 1.45 برابر و 2.55 برابر جریان نامی را برای آزمایش اعمال می‌کند تا ببیند آیا در زمان مشخص شده قطع می‌شود یا خیر. تجهیزات تست همچنین می‌توانند ویژگی‌های قطع فوری قطع کننده مدار را آزمایش کنند، یعنی 3 تا 20 برابر جریان نامی را برای آزمایش اعمال کنند تا ببینند آیا در زمان مشخص شده قطع می‌شود یا خیر. همچنین الزامات تست 28 روزه و تست افزایش دما را برآورده می‌کند.

این دستگاه برای تست آنلاین قطع کننده‌های مدار با محفظه قالب‌گیری شده و قطع کننده‌های مدار مینیاتوری قبل از خروج از کارخانه مناسب است. این یک تجهیزات ضروری برای تست عملکرد الکتریکی تولیدکنندگان قطع کننده مدار است.

پارامترهای فنی:

مشخصات پروژه	محتوای پارامتر
استاندارد کاربردی	IEC 60898-1
بند	9.9، 9.10
روش کنترل	عملکرد کامپیوتر با صفحه نمایش لمسی 18.5 اینچی
زبان برنامه	انگلیسی
موارد آزمون	1. تست تاخیر قطع کننده مدار مینیاتوری 1.13+1.45In; 2.55In 2. تست فوری قطع کننده مدار مینیاتوری 3-20In 3. تست افزایش دما قطع کننده مدار مینیاتوری 4. تست 28 روزه قطع کننده مدار مینیاتوری
ایستگاه تست	1 ایستگاه
توان ورودی	AC380V 50Hz 40kVA
پارامترهای قطع تاخیری
جریان خروجی AC	1~320A
ولتاژ خروجی AC	1-5V
کانال جریان خروجی	1 کانال، کنتاکت‌های قطع کننده مدار چند P به صورت سری برای تست چندین سوئیچ به طور همزمان متصل می‌شوند (حداکثر 3 عدد)
محصولات قطع کننده مدار مینیاتوری تست	2.5~125A
شکل موج جریان خروجی	موج سینوسی (اعوجاج شکل موج جریان تجهیزات اصلاح کننده بیش از 5٪ نیست، خطای سیستم بیش از 3٪ نیست)
روش کنترل جریان	تنظیم خودکار، جریان روی صفحه لمسی تنظیم می‌شود
دقت جریان	سطح 0.5
دقت ولتاژ	سطح 0.5
نسبت ترانسفورماتور	400/5A
زمان تست	1~999999s
جریان	پس از اعمال 1.13 برابر جریان، به سرعت و به طور خودکار در 5 ثانیه به 1.45 برابر جریان افزایش می‌یابد
فیکسچر	روش ترمینال را اتخاذ کنید، تاخیر: یک ایستگاه، فوری: یک ایستگاه.
تست قطع فوری
فیکسچر	روش ترمینال را اتخاذ کنید، تاخیر: سه ایستگاه، فوری: یک ایستگاه.
جریان خروجی	AC3A～2500A
جریان‌های قطع فوری	3-20 In
ولتاژ خروجی	1-5V
کانال‌های جریان خروجی	1 کانال
دقت جریان	سطح 0.5
وضوح	1A
زمان تست فوری	≤0.2s
تنظیم حد بالایی زمان عمل	1~200ms
تنظیم حد پایین زمان عمل	1~200ms
ایستگاه تست	1 ایستگاه
زمان‌بندی	1~9999ms
عملکرد حفاظتی:	حفاظت از اتصال کوتاه، حفاظت از اضافه بار، حفاظت از نشتی
تست افزایش دما	تحت شرایط کاری عادی، هنگامی که قطع کننده مدار مطابق با شرایط مشخص شده آزمایش می‌شود. قطع کننده مدار نباید آسیب ببیند تا بر عملکرد یا ایمنی استفاده از آن تأثیر بگذارد.
کانال اندازه‌گیری دما	16 کانال، وضوح دما: 0.1 درجه، (1 کانال دمای محیط داخل محفظه را اندازه‌گیری می‌کند)
ترموکوپل	نوع T یا نوع K
منحنی دما	نمایشگر کامپیوتر با جدول ثبت داده‌های دما
محدوده اندازه‌گیری دما	0~200 درجه
تست 28 روزه
برنامه تست	نمونه با AC 30V و جریان نامی تامین می‌شود، زمان روشن بودن 21 ساعت، زمان خاموش بودن 3 ساعت و چرخه 28 بار است. دمای ترمینال در طول آخرین چرخه روشن شدن اندازه‌گیری می‌شود و با دمای اندازه‌گیری اولیه مقایسه می‌شود، مقدار افزایش دما با الزامات استاندارد مقایسه می‌شود. پس از اندازه‌گیری افزایش دما، جریان در 5 ثانیه به مقدار جریان قطع افزایش می‌یابد و قطع کننده مدار باید در زمان داده شده/از پیش تعیین شده قطع شود.
ولتاژ خروجی	بیش از AC 30V
جریان خروجی AC	AC 3-125A
زمان روشن شدن	زمان روشن شدن 0-99 ساعت، قابل تنظیم
زمان خاموش شدن	0-99 ساعت قابل تنظیم
تعداد چرخه	0-9999 بار قابل تنظیم
زمان قطع	قابل ثبت
جریان قطع	3~200A
ارزیابی نتایج	1. آیا قطع کننده مدار در طول آزمایش قطع شد یا خیر. اگر قطع شد، ناموفق بود. اگر قطع نشد، قبول شد. 2. مقایسه افزایش دما، اگر 15K از مقدار استاندارد تجاوز کند، معیوب است. اگر از مقدار استاندارد تجاوز نکند، قابل قبول است. 3. پس از افزایش جریان به جریان قطع، اگر در زمان داده شده/از پیش تعیین شده قطع شود، قابل قبول است. اگر از زمان داده شده/از پیش تعیین شده تجاوز کند یا قطع نشود، معیوب است.
پیکربندی
کابل اتصال	سیم برای تست افزایش دما: 1، 1.5، 2، 2.5، 4، 6 و 10، هر مشخصات دارای طول 1 متر است و 5 عدد برای هر مشخصات مطابقت دارد. 16، 25، 35 و 50، هر مشخصات دارای طول 2 متر است و 5 عدد برای هر مشخصات مطابقت دارد
ترموکوپل	نوع K، 16 عدد، طول 2 متر برای هر عدد
کنترل دما در محفظه‌ها	1 عدد، برای گرم کردن محفظه تا (RT+5~50°C) گرم کردن محفظه تا (RT+5~50°C) 1 المنت گرمایشی در هر محفظه. سیستم کنترل برای تنظیم و حفظ دما برای هر محفظه. 1 رگولاتور روی پنل کنترل نصب شده است.
سخت‌افزار	نمایشگر کامپیوتر بزرگتر از 18.5 اینچ، با WIFI
سوراخ رزوه	هر ایستگاه کاری مجهز به سوراخ‌های رزوه برای اتصال آسان با ابزارهای خارج از جعبه است
نرم‌افزار	بخش‌های برنامه قابل ویرایش، قادر به تشکیل منحنی‌ها، تولید گزارش‌ها و قابل چاپ

ویژگی‌های تجهیزات:

محفظه تجهیزات با فولاد با کیفیت بالا جوش داده شده است، صفحه پوشش داده شده و مهر و موم شده است و سطح آن ضد استاتیک، ضد زنگ و ضد خوردگی است. قسمت بالایی تجهیزات مجهز به یک پنل، یک کلید برق و انواع سیم‌ها (برای تست قطع تاخیری) است. این تجهیزات به طور منطقی طراحی شده و با مزایای راحتی، عملکرد ساده، عملکرد قابل اعتماد و ظاهر زیبا استفاده می‌شود.

با توجه به قطع تاخیری استاندارد IEC60898-1 بند 9.10.2.1 یا 9.10.2.2، محفظه‌ها در SN2501C را می‌توان به طور مستقل و همزمان آزمایش کرد. با توجه به تست فوری بند IEC60898-1 9.10.3.2-9.10.3.4، فقط می‌توان آن را در زمان‌های مختلف آزمایش کرد.

نوع تست	ترکیب 1	ترکیب 2	ترکیب 3	ترکیب 3
تست قطع تاخیری	√
تست قطع فوری		√
افزایش دما			√	√
روش تست 28 روزه				√

محفظه مجهز به دستگاه گرمایشی است، با محدوده کنترل دما RT+5~50°C، به طوری که نمونه‌های مدل در محفظه را می‌توان در دمای محیط عادی استفاده کرد و شامل یک عملکرد نظارت بر دمای محیط سه طرفه است.

نرم‌افزار باید اجازه دهد تا اجرای هر برنامه آزمایشی در هر زمان بدون نیاز به انتظار برای تکمیل روش استاندارد، با حفظ نتایج به دست آمده در زمان خاتمه، خاتمه یابد.

اصل تست:

این تجهیزات تست اصل خروجی ولتاژ پایین و جریان بالا را اتخاذ می‌کند، از جریان زیاد در دستگاه برای جداسازی جریان خروجی ترانسفورماتور استفاده می‌کند، اندازه جریان را از طریق صفحه لمسی تنظیم می‌کند و منبع جریان ثابت اندازه جریان خروجی ترانسفورماتور را تنظیم می‌کند، که عملکرد تثبیت خودکار جریان را دارد. این گزینه تنظیم زمان تست با استفاده از صفحه لمسی و مقایسه زمان قطع تست برای ارزیابی کیفیت قطع کننده مدار را دارد.

دستگاه تست مشخصات قطع کننده مدار IEC60898-1 0
