تجهیزات آزمایش پاشش آب IEC 60529 IPX3 ~ 4 لوله نوسانی
| Applied Standard: | IEC60529-2013 | Control And Operation: | صفحه نمایش لمسی و لمسی |
| Oscillating Tubes: | مجموعه کامل R200 ~ R1600mm | IPX3 Swing Speed: | 4 ثانیه/زمان (2*± 60 درجه) |
| IPX4 Swing Speed: | 12 ثانیه/زمان (2*± 180 درجه) | IP Code: | IPX3 ، IPX4 |
| Needle Hole: | Φ0.4 میلی متر | Turntable Diameter: | Φ 600 میلی متر |
| High Light: | تجهیزات تست پاشش آب لوله های نوسانی,IEC 60529 تجهیزات آزمایش پاشش آب,تجهیزات آزمایش اسپری آب IPX3 |
||
تجهیزات تست پاشش آب IEC 60529 IPX3 ~ 4 لوله نوسانی
معرفی محصول
سیستم تست لوله های نوسانی IPX3 ~ 4 مطابق IEC60529: 2013 طراحی و تولید شده است.برای آزمایش سطح ضد آب IPX3/IPX4 محصولات الکتریکی و الکترونیکی استفاده می شود.

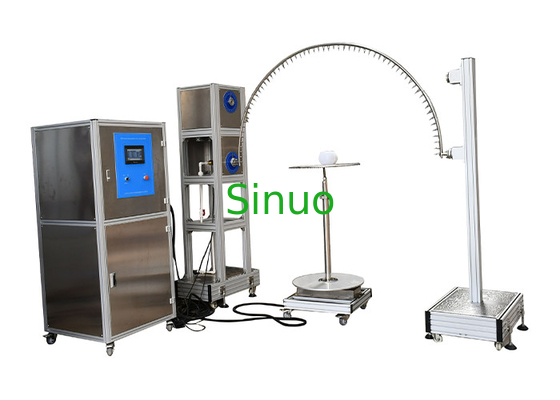

مجموعه کامل سیستم تست لوله های نوسانی IPX3 ~ 4 شامل یک مجموعه دستگاه نوسان لوله نوسان ، یک مجموعه لوله نوسان (R200-R1600mm) ، یک صفحه گرامافون و یک کابینت تامین و کنترل آب هوشمند است.
کابینت هوشمند تامین و کنترل آب از یک مخزن تامین آب ، یک پمپ آب و یک سیستم کنترل تشکیل شده است.جریان تأمین آب مورد آزمایش توسط PLC ، مبدل فرکانس و سنسور جریان توربین کنترل می شود.میزان جریان آزمایش بر اساس الزامات استاندارد در سیستم کنترل پیش فرض بوده است ، تا زمانی که اپراتور سطح تست ضد آب را روی صفحه لمسی انتخاب کند ، می توان آزمایش را انجام داد.و میزان جریان آزمایش نیز می تواند توسط اپراتور تنظیم شود.
پارامترهای فنی:
| خیر | مورد | مولفه های |
| 1 | سنسورهای سرعت جریان LWGYD-4 | محدوده جریان: 0.667-4.167 لیتر در دقیقه ، خروجی پالس |
| 2 | پمپ آب کوچک |
نام تجاری: جنوبی ، شماره مدل: CHL2-40 ، 380VAC ، 50Hz ، 0.55kw کلاس حفاظتی: IP55 کلاس عایق: F |
| 3 | شعاع لوله های نوسانی | همراه با لوله های نوسانی R200 ، R400 ، R600 R800 ، R1000 ، R1200 ، R1400 ، R1600mm ، ساخته شده از فولاد ضد زنگ |
| 4 | قطر داخلی لوله های نوسانی | Φ18 میلی متر |
| 5 | سوراخ سوزن | قطر داخلی: Φ0.4 میلی متر ، فاصله بین هر دو سوراخ همسایه 50 میلی متر است ، جریان هر سوراخ 0.07 ± 0.0035 L/min است |
| 6 | شامل زاویه دو سوراخ | IPX3: 120 درجه ؛IPX4: 180 درجه |
| 7 | زاویه تاب نوسان لوله |
0 ~ 350 درجه (حداکثر ± 175 درجه) را می توان از پیش تنظیم کرد (توجه: استاندارد نیاز به IPX3: 120 درجه ؛ IPX4: 360 درجه دارد ، اما به دلیل وجود صفحه گرامافون در زیر لوله نوسانی در حین آزمایش ، بنابراین 360 درجه در هنگام آزمایش واقعی قابل دستیابی نیست ، اگر بدون صفحه گردان ، 360 درجه را می توان به دست آورد) |
| 8 | سرعت نوسان لوله در حال نوسان |
IPX3: 4 ثانیه/زمان (2*± 60 درجه) ؛ IPX4: 12 ثانیه/زمان (2*± 180 درجه) |
| 9 | جریان تست | با توجه به اندازه نوسان و تعداد سوراخ های پین (0.07 L/minX در هر سوراخ) مطابق با الزامات استاندارد IEC 60529 تنظیم می شود |
| 10 | زمان تست | 1-9999S را می توان از پیش تعیین شده ، زمان آزمایش را مطابق با الزامات استاندارد IEC 60529 تنظیم کرد |
| 11 | سرعت صفحه گردان | 1-5r/ min ، می تواند تنظیم شود |
| 11 | الزامات سایت |
اتاق آزمایش IP ضد آب اختصاصی ، زمین باید با روشنایی مسطح باشد. با عملکرد خوب جریان و زهکشی. نصب زمینی. |
| 12 | کنترل برق | PLC و صفحه لمسی |
| 13 | منبع تغذیه این تجهیزات | سه فاز AC 380V ، 50Hz ، 4KW |
| 14 | منبع تغذیه نمونه | AC220V ، 16A |
