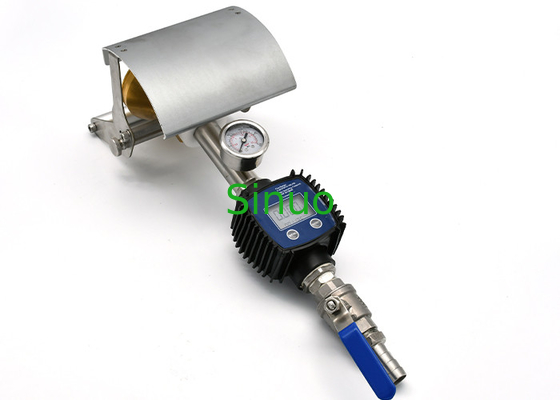

نازل اسپری دستی IPX3 و IPX4 IEC 60529 با فلومتر دیجیتال
| Applied Standard: | IEC 60529:2013 | Spray Nozzle Material: | برنجی |
| Spray Nozzle Outer Diameter: | Ф102 میلی متر | Spray Nozzle Spherical Diameter: | SФ75.5 میلی متر |
| Test Flow: | 10 لیتر در دقیقه ± 5٪ | Measuring Range: | 8 لیتر در دقیقه ~ 120 لیتر در دقیقه، دیجیتال |
| Moving Shield: | ساخته شده از آلومینیوم، قابل جدا شدن | IP Code: | IPX3/4 |
| Brand name: | Sinuo | Warranty time: | یک سال |
| High Light: | نازل اسپری IPX4,نازل اسپری IEC 60529,نازل اسپری فلومتر دیجیتال |
||
نازل اسپری دستی IPX3 و IPX 4 IEC 60529 با فلومتر دیجیتال
بررسی اجمالی:
الزامات را برآورده می کند IEC 60529-2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX3 و IPX4، شکل 5.
نازل اسپری برای بررسی عملکرد حفاظتی محفظه برای محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتور سیکلت، لوازم خانگی، مهر و موم و لامپ ها در زیر پاشش آب و پاشش در درجه IPX3 و IPX4 استفاده می شود.
پارامترهای فنی:
| پارامترهای نازل اسپری | قطر بیرونی: Ф102 میلی متر، قطر کروی: SФ75.5 میلی متر، 1 سوراخ در مرکز، 2 دایره داخلی 12 سوراخ در گام 30 درجه، 4 دایره بیرونی 24 سوراخ در گام 15 درجه، مجموعا 121 سوراخ Ф0.5 میلی متر، ساخته شده از برنجی |
| جریان آب | 10L/min±5% قابل تنظیم توسط فلومتر (متر جریان در این مورد نیست، باید توسط کاربر تهیه شود) |
| فشار | 50 × 150 کیلو پاسکال، محدوده اندازه گیری فشار سنج: 0 تا 0.25 مگاپاسکال |
| سپر متحرک |
ساخته شده از آلومینیوم، قابل جدا شدن است توجه: سپر متحرک آلومینیومی به راحتی تغییر شکل می دهد، در حین استفاده توجه کنید |
ساختار:
این دستگاه مطابق با استاندارد IEC 60529 شکل 5 ساخته شده است، با فلومتر دیجیتال و فشار سنج روی دسته، می تواند با اتصال لوله آب به تست پاشش دستی IPX3 / IPX4 دست یابد (لوله آب باید توسط کاربر تهیه شود).
این اطمینان حاصل می کند که سرعت پاشش و پاشش آب با کنترل جریان آب به مقدار استاندارد مورد نیاز می رسد و باعث می شود محفظه نمونه در همه جهات پاشیده شود.
مراحل عملیات:
دبی سنج آب، لوله آب و نازل اسپری را مطابق تصویر بالا نصب کنید و سپس دستگیره را تنظیم کنید تا دریچه باز شود تا دبی آب (10 ± 5%) L / دقیقه تنظیم شود و بررسی کنید که آیا گیج فشار را نشان می دهد یا خیر. فشار در محدوده 50-150KPa.اگر دبی آب کمتر از 10 لیتر باشد، باید بوستر پمپ نصب شود، لطفاً به تصویر ضربه مراجعه کنید.
رتبه بندی ضد آب برای تست IPX3: مطابق با IEC60529 شکل 5، سپر متحرک را روی 30 درجه تنظیم کنید (حرکت به دایره چهارم سوراخ هایی که از بیرون به داخل شمارش می کنند).
تست درجه بندی ضد آب IPX4: لطفاً سپر متحرک را کاملاً باز کنید تا هیچ سوراخی را نپوشانید تا نمونه را بتوان در همه جهات پاشید.
