IEC60529 IPX6K9K فشار بالا و دمای آب سیستم تست جت ضد آب

IEC60529 IPX6K9K فشار بالا و دمای آب سیستم تست جت ضد آب

استاندارد:

1. DIN 40050-9:1993 کد IP برای سطح حفاظت از محفظه

2. ایزو 20653:2013 وسایل نقلیه جاده ای - کلاس های حفاظت (کد های IP) - حفاظت از تجهیزات الکتریکی در برابر اجسام خارجی، آب و تماس

3GB/T 30038-2013 وسایل نقلیه جاده ای سطح حفاظت از تجهیزات الکتریکی و الکترونیکی (کد IP)

4IEC 60529: 2013 کد سطح طبقه بندی حفاظت (IP) برای محفظه های الکتریکی

5. GB 4208-2017 سطح حفاظت از پوسته

اطلاعات عملکرد:

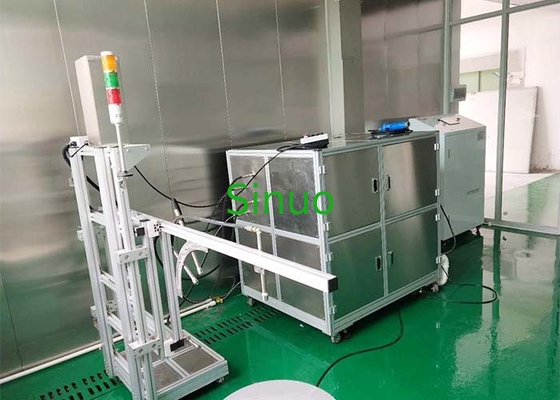

هدف اصلی این تجهیزات انجام آزمایش ضد آب IPX9K در مورد حفاظت از قطعات الکتریکی خودرو، لامپ ها و محفظه های محصولات الکترونیکی و الکتریکی است.این یک تجهیزات تست ضد آب طراحی شده برای شبیه سازی محیط طبیعی یا شستشوی ماشین با فشار بالا استاجزای اصلی تجهیزات باید شامل: پمپ آب پلنگر با فشار بالا و دمای بالا، موتور سه فاز بی هم زمان،و لوله های ورودی و خروجی پمپ آب باید با لوله های فشار بالا متصل شوندتجهیزات عمدتا شامل یک کابینت کنترل، سیستم تامین آب، نوزل فشار بالا، براکت تنظیم الکتریکی نوزل، و دستگاه چرخش نمونه است.

پارامترهای فنی:

پارامترهای فنی IPX9K

1این آزمایش نیاز به پوسته های کوچک (نمونه هایی با حداکثر اندازه 250 میلی متر) و پوسته های بزرگ (نمونه هایی با حداکثر اندازه 250 میلی متر) را برآورده می کند.حداکثر اندازه نمونه مورد آزمایش:: Ø1150mmX750mm

2دمای آب آزمایش: 80±5 °C قابل کنترل

3مشخصات نوزل: بر اساس گرافیک استاندارد سفارشی شده، برآورده کردن الزامات استاندارد IPX9K

4زاویه نوزل: پوسته کوچک (0°، 30°، 60°، 90°) ، سطح عمودی پوسته بزرگ 90°

5فشار اسپری آب: 8MPa-10MPa (قابل تنظیم)

6جریان اسپری آب: 14L/min-16L/min (قابل تنظیم)

7فاصله اسپری آب: 100 ~ 250mm تنظیم

8. کار بر روی برق محصول آزمایش: رابط قدرت نمونه را ارائه دهید

9. پمپ آب: پمپ آب با فشار بالا و دمای بالا وارد شده از ایتالیا. پوسته نوع آب از 4 شیر پیستون با دمای بالا و فشار بالا برای کنترل کار هر نوزل استفاده می کند

10استفاده می شود برای دستگیره های نوزل محصول بزرگ: پایین می تواند به طور الکتریکی به جلو و عقب حرکت کند، ارتفاع بالا و پایین می تواند به طور الکتریکی حرکت کند،و نوزل 90 درجه به سمت پایین می تواند به طور الکتریکی به سمت چپ و راست حرکت.

11سنسور: سنسور فشار الکترونیک خروجی ارزش فشار، اندازه گیری جریان توربین خروجی مقدار جریان

12کنترل: کنترل خودکار زمان، فشار و جریان. می تواند زمان کار، جریان و فشار هر نوزل را کنترل کند.سرعت پمپ تقویت کننده را می توان با تغییر فرکانس تبدیل فرکانس برای دستیابی به جریان تنظیم شده و فشار کنترل. تمام داده ها از طریق ابزار هوشمند نمایش داده شده در پنل کنترل تبدیل می شود

13صفحه نمایش: صفحه لمسی رنگی 7 اینچی

14. زبان رابط: انگلیسی، ورودی صفحه لمسی

15حالت کار: چرخه کار 0°، 30°، 60°، 90° برای محصولات کوچک، حرکت عمودی نوزل 90° برای محصولات بزرگ، یا ترکیبی از دو حالت

16. عملکرد نمایش: به طور پویا داده های نمونه برداری و تنظیم پارامترها را در زمان واقعی به روز می کند. می تواند فشار، جریان، درجه حرارت، زمان آزمایش و غیره را نشان دهد.

17عملکردهای حفاظت: حفاظت از نشت، حفاظت از بیش از حد، حفاظت از مدار کوتاه، حفاظت از ایمنی عملیات پرسنل

18ظرفیت مخزن آب: ≥200 لیتر

19. گردنده: قطر پایین 800mm، گردنده بالا 350mm، باردار 150KG گردنده پایین، باردار 25KG گردنده بالا، ستونهای قابل جدا کردن،محصولات کوچک را می توان بر روی صفحه چرخش بالا قرار داد، محصولات بزرگ می تواند به طور مستقیم بر روی صفحه چرخش پایین بعد از برداشتن صفحه چرخش بالا قرار گیرد، سرعت چرخش: 5r/min± 1r/min

20منبع برق تجهیزات: AC380V، 50Hz، 30KW.

پارامترهای فنی IPX6K

1مناسب برای آزمایش IPX6K محصولات

2. افق نوزل: ф6.3mm

3مواد نوزل: فولاد ضد زنگ

4جریان اسپری آب: 75 لیتر/ دقیقه

5فشار اسپری آب: حدود 1000KPa/دقیقه

6زمان آزمایش: حداقل 3 دقیقه، زمان تنظیم شده توسط کاربر (کنترل شده توسط سیستم کنترل)

7فاصله بین نوزل و پوسته: 2.5-3m (کنترل شده توسط تست کننده)

8. حامل نوزل: ارتفاع و زاویه بلند کردن قابل تنظیم است، که برای تثبیت نوزل راحت است و نیازی به کار دستی ندارد

9کنترل جریان و فشار: نظارت در زمان واقعی سنسورهای جریان و فشار، کنترل هوشمند کنورترهای فرکانس و پارامترها می توانند در کابینت کنترل انتخاب و تنظیم شوند

10کنترل کننده:

11رابط انسان-ماشین: وین ویو، ۷ اینچ، صفحه لمسی رنگی

12. مبدل فرکانس: مبدل فرکانس دلتا

13پمپ آب: پمپ جنوب پمپ عمودی فولاد ضد زنگ

14مخزن آب: ≥500L مخزن آب فولاد ضد زنگ

15. گردنده: قطر پایین 800mm، گردنده بالا 350mm، باردار 150KG گردنده پایین، باردار 25KG گردنده بالا، ستونهای قابل جدا کردن،محصولات کوچک را می توان بر روی صفحه چرخش بالا قرار داد، محصولات بزرگ می توانند مستقیماً پس از برداشتن صفحه چرخش بالایی، سرعت چرخش: 5r/min± 1r/min (به اشتراک گذاشته شده توسط IPX6K و IPX9K) بر روی صفحه چرخش پایین قرار داده شوند.

16عملکردهای حفاظت: حفاظت از نشت، حفاظت از بیش از حد، محافظت از مدار کوتاه.

17لوله اسپری آب: لوله فشار بالا
