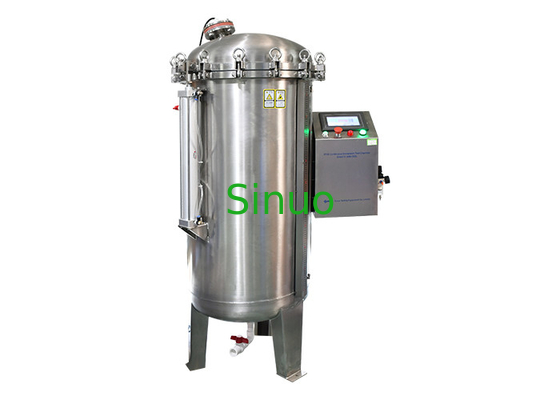

IEC 60529 IPX8 اتاق آزمایش غوطه ور شدن مستمر 350L مخزن آب با فشار بالا
| Pressure range: | 0.00-0.3Mpa | Water depth range: | 0-30M |
| Vessel thickness: | 3 میلی متر | Flange thickness: | 20 میلی متر |
| Valve exhaust pressure: | 0.35 مگاپاسکال | Max ultimate pressure: | 0.4 مگاپاسکال |
| lid opening method: | سیلندر | Control method: | کنترل PLC |
| High Light: | اتاق آزمایش غوطه ور شدن مستمر 350L,IPX8 اتاق آزمایش غوطه ور شدن مستمر,IEC 60529 اتاق آزمایش غوطه ور شدن مستمر |
||
IEC 60529 IPX8 اتاق آزمایش غوطه ور شدن مستمر 350L مخزن آب با فشار بالا
خلاصه محصول:
این اتاق آزمایش غوطه ور شدن مداوم IPX8 IEC 60529-2013 (درجات حفاظت ارائه شده توسط محفظه (کد IP)برای بررسی عملکرد محافظ محیط برای محصولات الکترونیکی و الکتریکی استفاده می شود.، اتومبیل ها، قطعات موتورسیکلت ها، لوازم خانگی، مهر و چراغ ها تحت غوطه ور شدن مداوم در آب در درجه IPX8.با کنترل عمق نمونه در آب برای دستیابی به فشار معادل استاندارد، و شبیه سازی فشار عمق آب با اعمال یک فشار مشخص فشار هوا، برای تولید فشار آب در سراسر سطح محفظه نمونه.شبیه سازی دامنه عمق آب IPX8 سخت تر از IPX7 است.
مشخصات تجهیزات:
1ظرف فشار از فولاد ضد زنگ 304 ساخته شده است، با جوش فرعی قوس با دقت بالا و مقاومت خوب در برابر فشار.
2خارج از مخزن با یک لوله شفاف متصل شده است و لایه بیرونی با یک فرمانده فولاد ضد زنگ متصل شده است، به طوری که سطح آب داخلی به وضوح مشاهده می شود.
3. حلقه مهر و موم سيليكوني خاص، انعطاف پذيري خوب، آسون به آسيب نميرسه
4.پوش مخزن بالای دستگاه با 8 پیچ حلقه ای ثابت می شود (برنده فولادی کمکی توزیع).
5آزمایش کننده مجهز به دریچه ایمنی است که به طور خودکار فشار را هنگامی که از فشار نامی فراتر می رود آزاد می کند تا از کار نادرست توسط اپراتور جلوگیری شود و فشار تنظیم شده بیش از حد بالا باشد.
6اجزای کنترل الکتریکی مارک های وارداتی هستند (مانند: LS، Panasonic، Omron، و غیره) ؛ اجزای پنوماتیک مارک های Airtac هستند، برای اطمینان از ثبات و عمر خدمات تجهیزات.
7. زمان آزمایش می تواند به: 0-999 دقیقه تنظیم شود. هنگامی که زمان آزمایش به دست می آید، فشار می تواند به طور خودکار متوقف شود و هوا در مخزن به طور خودکار تخلیه شود.اپراتور می تواند پوشش مخزن را باز کند تا نمونه آزمایش را بیرون بکشد..
8. نمایشگر فشار: فشار توسط یک سنسور فشار نمایش داده می شود و فشار داخلی می تواند به طور خودکار پایدار شود. دقت کنترل: ± 0.002Mpa، دقت نمایش سنسور: 0.001Mpa.
9.4 دریچه های ورودی و تخلیه آب در پایین دستگاه نصب می شوند.
پارامترهای فنی:
| شماره مدل: |
SN4411-30M-250L (اختیاری) |
SN4411-30M-350L |
SN4411-50M-250L (اختیاری) |
SN4411-50M-350L (اختیاری) |
|||
| اندازه بیرونی | حدود L600*W780*H1750mm | حدود L700*W880*H1750mm | حدود L600*W780*H1750mm | تقریباً L800*W950*H1750mm | |||
| اندازه داخلی |
φ500mm*1200mm H
|
φ600mm*1200mm H
|
φ500mm*1200mm H
|
φ600mm*1200mm H
|
|||
| ضخامت دیواره ظرف | 3 میلی متر | 3 میلی متر | ۴ میلی متر | ۴ میلی متر | |||
| مواد کشتی | فولاد ضد زنگ | ||||||
| ضخامت فلنج | 20 میلی متر | 20 میلی متر | 25 میلی متر | 25 میلی متر | |||
| مواد فلنج | فولاد ضد زنگ | ||||||
| روش باز کردن پوشش بالا | بلند کردن با سیلندر | ||||||
| وزن تجهیزات | 120 کیلوگرم | 130 کیلوگرم | 140 کیلوگرم | 150 کیلوگرم | |||
| روش کنترل فشار | تنظیم اتوماتیک | ||||||
| خطای فشار | ±0.002 Mpa | ||||||
| دقت نمایش سنسور | 0.001Mpa | ||||||
| محدوده عمق آب آزمایش | 030M | 030M | 050M | 050M | |||
| محدوده تنظیم فشار | 0.00 ۰٫۳Mpa | 0.00 ۰٫۳Mpa | 0.00 ۰٫۵Mpa | 0.00 ۰٫۵Mpa | |||
| فشار خروجی دریچه ایمنی | 0.35Mpa | 0.35Mpa | 0.55Mpa | 0.55Mpa | |||
| حداکثر فشار نهایی | 0.4Mpa | 0.4Mpa | 0.6Mpa | 0.6Mpa | |||
| زمان آزمایش | 0-999 دقیقه | ||||||
| ترمینال های منبع برق برای نمونه گیری |
با ترمینال برای اتصال منبع تغذیه برای نمونه، دارای ظرفیت 15A است. توجه: دستگاه منبع تغذیه خارجی باید توسط مشتری آماده شود. ترمینال ها به شکل زیر هستند:
|
||||||
| دستگاه محافظ | حفاظت از شیر ایمنی فشار، حفاظت از سوئیچ نشت زمین | ||||||
| روش تنظیم فشار | با تنظیم مقدار سنسور فشار | ||||||
| لوازم |
میله های فولادی کمکی *1 پی سی لوله جذب *1 پی سی لوله آب *1PC (حدود 5 متر) |
||||||
محیط کار:
* محیط کاری زیر باید توسط کاربر ارائه شود
| استفاده از سایت | زمین مسطح است، تخلیه آب صاف است، کف و دیوار ضد آب هستند، و یک خندق تخلیه یا تخلیه زمین نصب شده است ظرفیت حمل زمین حداقل 300kg / m2 است زمين هواي خوب داره هیچ ارتعاش قوی در اطراف تجهیزات وجود ندارد مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات باقی می ماند: پشت، چپ، راست، بالای دستگاه: 600 میلی متر؛ جلو دستگاه: 1000 میلی متر |
| شرایط محیط زیست |
دمای: 5°C~35°C رطوبت نسبی: ≤85% فشار هوا:86kPa106kPa |
| منبع برق | AC 220V، 50Hz |
| تامین آب | آب شیر / آب خالص |
| منبع گاز | کاربر باید کمپرسور هوا را آماده کند، فشار هوای خروجی توصیه شده: 0.6Mpa ۰.۸Mpa. |
