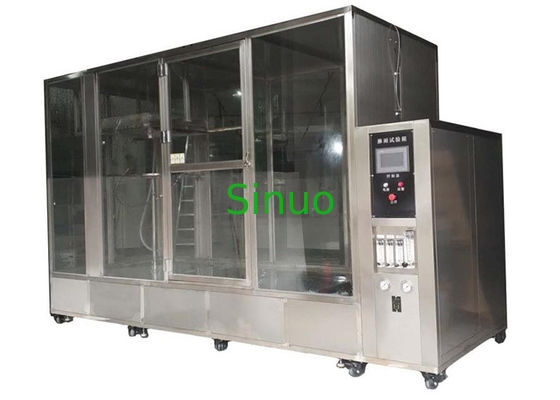

محفظه تست ضدآب IEC 60529 IPX1–IPX6 با حجم 1800 لیتر و ساختار استیل ضدزنگ SUS304

IEC 60529 IPX1 IPX6 اتاق آزمایش ضد آب 1800L با لوله سوئیچ و نوزل های جت

خلاصه ی محصول

اتاق آزمایش بارندگی IEC 60529 IPX1 IPX6 برای ارزیابی اینکه آیا محصولات الکتریکی و الکترونیکی، محفظه ها و اجزای می توانند عملکرد قابل اعتماد را در بارندگی شبیه سازی شده حفظ کنند، طراحی شده است.آب قطره داراین سیستم به دقت شرایط مختلف باران محیطی را بازتولید می کند تا سطح حفاظت ضد آب محصولات را در طول تحقیق و توسعه، کنترل کیفیت،و گواهینامه.

به طور گسترده ای در لوازم الکتریکی، محصولات روشنایی، کابینت های کنترل، قطعات الکترونیکی، قطعات خودرو، اتوبوس ها، موتورسیکلت ها و سایر تجهیزات استفاده می شود.اتاق تضمین می کند که قابلیت اطمینان ضد آب محصول به درستی بررسی شود.، بهبود طراحی و بازرسی کارخانه.

ویژگی ها:

1. مناسب برای آزمایش درجه ضد آب محصول IPX1، IPX2، IPX3، IPX4، IPX5، IPX6

2. پوشش بیرونی از صفحه فولادی با کیفیت بالا ساخته شده است و سطح آن با لاک پخت و پز رنگ شده است که زیبا و با دوام است.

3اتاق داخلی، صفحه چرخش و لوله نوسان همه از صفحه فولاد ضد زنگ SUS304# ساخته شده اند تا استفاده طولانی مدت بدون زنگ را تضمین کنند.

4ساختار اتاق؛ مخزن آب مستقل، آب می تواند گردش کند؛ دریچه شناور مخزن آب در مخزن آب نصب شده است، که کنترل اتوماتیک آب را کنترل می کند؛و تجهیزات دارای عملکرد تشخیص آژیر سطح آب پایین هستند..

5. یک پنجره مشاهده شفاف (مواد شیشه گرم) در درب، و چراغ LED در داخل اتاق، آسان برای اپراتور برای مشاهده آزمایش داخلی وجود دارد.

6. PX12: مخزن قطره از خلاء و از فولاد ضد زنگ ساخته شده است. موقعیت تماس نوزل از مخروط مس ساخته شده است که برای نصب نوزل اسپری آسان است.

7. IPX12: دارای عملکرد خشک کردن با هوا فشرده است. پس از اتمام آزمایش، آب اضافی در مخزن قطره می تواند حذف شود تا از آلودگی آب جلوگیری شود و سوراخ سوزن را مسدود کند.(اطلاع): مصرف کنندگان نیاز به تامین هوا دارند).

8. IPX34: درایو لوله نوسان دهنده موتور سرو با کیفیت بالا را اتخاذ می کند. سرعت نوسان و زاویه به طور دقیق تنظیم می شود. هیچ مشکلی وجود ندارد. (از مرحله:باعث خرابکاری لوله نوسان می شه، لوله نوسان می تواند به میانه ی گره چرخدار ضربه بزند و باعث آسیب به تجهیزات شود.)

9نوزل اسپری IPX3/4 و نوزل لوله IPX5/6 با توجه به موارد زیر ساخته شده اند:

10اقدامات تصفیه: فیلتر استاندارد با دقت بالا، می تواند به طور موثر ناخالصی ها را در آب شیر فیلتر کند؛ فیلتر را می توان به طور منظم جایگزین کرد.

11. راننده چرخش: استفاده از موتور گام به گام با کیفیت بالا، سرعت و زاویه می تواند بر روی صفحه لمسی تنظیم شود (قابل تنظیم) ، و می تواند به طور خودکار چرخش مثبت و منفی (پیشرفت و عقب) را کنترل کند:مناسب برای آزمایش نمونه در حالت روشن شدن و برای جلوگیری از پیچیدگی کابل).

12. اتاق آزمایش مجهز به یک سوکت برق نمونه (AC220، 10A) است. منبع برق نمونه می تواند توسط برنامه کنترل شود: قطع برق (0-999min) - قدرت (0-999min) - قطع برق (0-999min) ،مناسب برای نمونه ای که باید در طول آزمایش روشن / خاموش شود.

13. زمان آزمایش را می توان بر روی صفحه لمسی تنظیم کرد. محدوده تنظیم 0-999min (تنظیم پذیر) است.

14. سیستم کنترل اصلی از صفحه لمسی 7 اینچی + PLC استفاده می کند. اجزای الکتریکی مارک های وارداتی مانند LS و Omron را اتخاذ می کنند. فرآیند سیم کشی با الزامات استانداردهای ملی مطابقت دارد..طرح تخته برق معقول است، سیم کشی محکم است و علامت گذاری روشن است.

15اتاق مجهز به یک جعبه قطعات یدکی در خط است، قطعات یدکی مشترک (مانند پیچک های هکس، عناصر فیلتر، سوزن ها و غیره) برای ذخیره سازی و استفاده مناسب قرار می گیرند.

پارامترهای فنی:

دسته بندی	ماده	مشخصات
آزمایش قطره ای IPX1 IPX2	اندازه اتاق داخلی	۱۸۰۰ × ۱۸۰۰ × ۱۸۰۰ میلی متر (W×D×H)
	ابعاد بیرونی	تقریباً 2500 × 3300 × 2600 میلی متر (W × D × H)
	اندازه صفحه قطره	۱۲۰۰ × ۱۲۰۰ × ۶۰ میلی متر
	فاصله به نمونه	200 میلی متر
	قطر سوراخ قطره	0.4 میلی متر
	فاصله سوراخ	20 میلی متر
	میزان بارندگی	1 ± 0.5 mm/min ؛ 3 ± 0.5 mm/min
	دستگاه چرخش	IPX1 صاف؛ IPX2 خم 15°
	منبع هوا	≥ 5 کیلوگرم (از طرف کاربر)
آزمایش لوله نوسان IPX3 IPX4	شعاع نوسان	200 / 400 / 600 / 800 میلی متر (اختیاری)
	فاصله نوزل تا نمونه	200 میلی متر
	فاصله سوراخ	50 میلی متر
	زاویه اسپری	120° (IPX3) / 180° (IPX4)
	سرعت نوسان	IPX3: 30°/s، 15 چرخه/ دقیقه؛ IPX4: 5 چرخه/ دقیقه
	قطر سوراخ جت آب	0.4 میلی متر
	نرخ جریان در هر سوراخ	0.07 لتر/دقیقه ±5٪
	فشار اسپری	۸۰-۱۵۰ کیپای
آزمایش اسپری جت IPX5 IPX6	مقدار نوزل	1 pc (IPX5) + 1 pc (IPX6)
	قطر داخلی نوزل	IPX5: 6.3 میلی متر / IPX6: 12.5 میلی متر
	فاصله اسپری	۲۵۰۰-۳۰۰۰ میلی متر
	نرخ جریان	IPX5: 12.5 ± 0.625 L/min؛IPX6: 100 ± 5 L/min
	فشار اسپری	30~200 کپا
	مدت زمان اسپری	3 ¢9999 دقیقه
	محدوده تایمر	1 ¢9999 دقیقه
	نمایشگر فشار	فشار سنج آنالوگ
ساختار و مواد	مواد اتاق	SUS304 فولاد ضد زنگ + شیشه سخت
	مواد قاب	SUS304 فولاد ضد زنگ (برش شده)
	سیستم اسپری	پمپ فشار بالا + لوله های اسپری فولاد ضد زنگ
	مواد لوله اسپری	SUS304 فولاد ضد زنگ
	سرعت چرخ دار	1 ′′7 r/min تنظیم می شود
	بار چرخ دار	20 کیلوگرم
	ارتفاع دستگاه چرخش	۳۰۰-۶۰۰ میلی متر قابل تنظیم
	قطر چرخ دار	200 / 400 / 1000 میلی متر
	سیستم گردش آب	مخزن آب ساخته شده + پمپ بازپرداخت فولاد ضد زنگ
سیستم کنترل	کنترل کننده	سیستم کنترل صفحه لمسی
	تنظیم زمان تست	1 ¢999.999 دقیقه
	درایو چرخ دار	موتور گیربکس (سرعت ثابت)
	محرک نوسان	موتور مرحله ای (تلاطم صاف)
	اندازه گیری جریان	اندازه گیری جریان دیجیتال
	نظارت بر فشار	فشار سنج آنالوگ
	کنترل جریان / فشار	دریچه های دستی + شاخص دیجیتال
الزامات زیست محیطی	دمای محیط	10°35°C (متوسط 24 ساعت ≤28°C)
	رطوبت نسبی	≤85% RH
الزامات برق	منبع برق	380 ولت، 50 هرتز، سه فاز پنج سیم
	مصرف برق	حدود 5 کیلو وات
	مقاومت زمین	< 4 Ω
	حفاظت از ایمنی	حفاظت از نشت، حفاظت از توالی فاز، هشدار
لوازم جانبی استاندارد	فنجان اندازه گیری	۱ درصد
	کمربند	۱ درصد
	هسته فیلتر	دو عدد
	سینی آب (Ø200 میلی متر)	۱ درصد
	سینی شیب دار	۱ درصد
	پاک کننده پنجره	۱ درصد
	سوزن قطره	150 عدد
