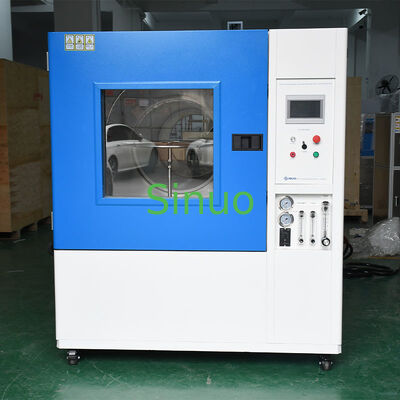

محفظه تست لوله نوسانی و نازل جت IEC60529 IPX3/IPX4/IPX5/IPX6

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN4416-1400L

اندازه داخلی:

1400mm*1400mm*1400mm

اندازه کلی:

1880mm*4200mm*2200mm

سرعت چرخان:

1-5r/min

بلبرینگ نمونه:

≤20 کیلوگرم

لوله نوسان:

قابل تنظیم

زاویه اسپری:

± 160 درجه

کنترل و عملیات:

PLC و صفحه لمسی

استاندارد کاربردی:

IEC60529-2013 و غیره

برجسته کردن:

اتاق آزمایش نوزل جت

IPX6 اتاق آزمایش نوزل جت لوله نوسان دهنده

اتاق آزمایش نوزل جت لوله نوسان دهنده

توضیحات محصول

IEC60529 IPX3 / IPX4 / IPX5 / IPX6 لوله نوسان دهنده و اتاق آزمایش نوزل جت

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

خلاصه تجهیزات

قرار گرفتن در معرض آب طبیعی (باران، دریا، آب رودخانه) باعث آسیب قابل توجهی به محصولات و مواد سالانه می شود، از جمله خوردگی، محو شدن، تغییر شکل، کاهش قدرت، گسترش و قالب.محصولات الکتریکی به ویژه در برابر مدار کوتاه و خطر آتش سوزی ناشی از قرار گرفتن در معرض آب آسیب پذیر هستندبنابراین، آزمایش آب حفاظت از محفظه برای قابلیت اطمینان و ایمنی محصول ضروری است.

حوزه های کاربرد

سیستم های روشنایی بیرونی
لوازم خانگی
قطعات خودرو
محصولات الکترونیکی و الکتریکی

عملکرد تجهیزات

این تجهیزات خصوصیات فیزیکی و عملکرد محصولات الکترونیکی و الکتریکی، لوازم روشنایی، کابینت های الکتریکی، قطعات خودرو،و قطعات مرتبط در شرایط آب و هوایی شبیه سازی شدهنتایج آزمایش تأیید می کند که آیا عملکرد محصول با استانداردهای مورد نیاز برای بهبود طراحی، اعتبارسنجی و کنترل کیفیت مطابقت دارد.

استانداردهای انطباق

IEC60529:1989 +A1:1999 +A2:2013 "درجات حفاظت ارائه شده توسط محفظه ها (کد IP) " برای آزمایش IPX3، IPX4، IPX5 و IPX6 با توجه بهشکل های 4 و 6.

ویژگی های تجهیزات

مناسب برای آزمایش های ضد آب IPX3, IPX4, IPX5 و IPX6
پوشش بیرونی فولادی با کیفیت بالا با پایان مروارید پخته شده برای دوام
SUS304 اتاق داخلی فولاد ضد زنگ و صفحه چرخش برای مقاومت در برابر خوردگی
پنجره مشاهده شفاف با نوردهی داخلی LED برای نظارت بر آزمایش
IPX3/4: با لوله های نوسان R200mm، R400mm و R600mm مطابق با مشخصات IEC60529 شکل 4 پیکربندی شده است.
IPX5/6: با نوزل اسپری مطابق با مشخصات IEC60529 شکل 6 تنظیم شده است
موتور مرحله ای با کیفیت بالا برای محرک چرخ دار با کنترل چرخش خودکار جلو / عقب
مدت زمان آزمایش قابل برنامه ریزی: 0-999 دقیقه از طریق رابط صفحه لمسی
صفحه لمسی 7 اینچی + سیستم کنترل PLC با اجزای الکتریکی Omron
سوکت ضد آب داخلی برای تامین برق نمونه در طول آزمایش
حفاظت از ایمنی جامع: حفاظت از نشت، حفاظت از کمبود آب، حفاظت از مدار کوتاه

مشخصات فنی

پارامترهای فنی	پارامترهای اساسی
اندازه اتاق داخلی	L1400 × W1400 × H1400mm
اندازه اتاق بیرونی	L1880 × W4200 × H2200mm
ابعاد مجاز محصول	طول و عرض ≤1000mm، ارتفاع ≤100mm
قطر چرخ دار	¢200mm و 600mm
حداکثر بار گردشی	≤20 کیلوگرم
سرعت چرخ دار	1-5r/min (قابل تنظیم)
چرخش چرخ دار	همیشه مثبت / مثبت و منفی جایگزین
تنظیم جریان	تنظیم دستی از طریق جریان سنج
زمان آزمون	0-999 دقیقه
منبع برق نمونه	سوکت ضد آب داخلی برای قدرت نمونه در طول آزمایش
تامین آب	مخزن آب 90L با قابلیت بازیافت
وزن کل	حدود 450 کیلوگرم
فضای مورد نیاز	4.4m ((D) × 2.2m ((W) × 2.4m ((H)

مشخصات لوله های نوسان IPX3/4

لوله نوسان	R200mm، R400mm، و R600mm
فاصله نوزل-نمونه	در عرض 200 میلی متر
فاصله باز شدن آب پاشی	50 میلی متر
زاویه نوسان لوله	±60° (IPX3) ، تقریبا ±160° (IPX4)
زاویه بین دو سوراخ	120° (IPX3) ، 180° (IPX4)
سوراخ سوزن	φ0.4mm
سرعت نوسان	IPX3: 15 بار/ دقیقه؛ IPX4: 5 بار/ دقیقه
جریان آب در هر سوراخ	0.07 لیتری/دقیقه +5%
فشار اسپری	80 تا 150Kpa

توجه: استاندارد نیاز به IPX3: 120 °؛ IPX4: تقریباً 360 ° دارد. به دلیل قرار دادن دوربين، 360 ° در طول آزمایش واقعی قابل دستیابی نیست. بدون دوربين، 360 ° می تواند به دست آید.

IPX5/6 مشخصات نوزل جت

IPX5 آبپاش جوشکاری	6.3 میلی متر
IPX6 سوراخ جت نوزل	12.5 میلی متر
IPX5 جریان جت	12.5±0.625 لیتر/ دقیقه
IPX6 جریان جت	100±5 لیتری/ دقیقه
فشار آب	تنظیم شده با توجه به جریان آب مشخص شده
فاصله جت	2.5M (نوزل از مرکز دستگاه پخش)
روش ثابت کردن نوزل	تثبیت مکانیکی

پارامترهای الکتریکی

منبع برق	380 ولت، 50 هرتز
قدرت تجهیزات	5.0KW
حفاظت از ایمنی	حفاظت از نشت، حفاظت از کمبود آب، محافظت از مدار کوتاه

الزامات نصب

استفاده از فضا

زمین مسطح با تخلیه مناسب
کف و دیوارهای ضد آب
ظرفیت حمل زمین ≥200kg/m2
منطقه ای با تهویه خوب
هيچ ارتعاش قوي يا فيلد الکترومغناطيسي وجود نداره
بدون مواد قابل احتراق، انفجاری، خوردنی یا گرد و غبار
فضای نگهداری: 800 میلی متر عقب، چپ، راست، بالا؛ 1400 میلی متر جلو

شرایط محیط زیست

دمای: 5°C-35°C
رطوبت نسبی: ≤85%
فشار هوا: 86kPa106kPa

الزامات تامین برق

ولتاژ/ فرکانس: AC400V؛ 50Hz؛ سه فاز چهار سیم + زمین محافظ
قدرت: 5.0kW
مقاومت محافظت از زمین گیری: <4Ω
یک سوئیچ هوا برای محافظت از نشت در عرض 2 متر
هیچ سوئیچ چاقو یا سوکت برق مجاز نیست

الزامات منابع آب

فشار آب ≥0.2Mpa با شیر ۴ نقطه ای
موقعیت شیر در فاصله 2 متر از تجهیزات
نوع لوله آب DN15 (اگر متفاوت باشد، نیاز به آداپتور)

IPX5-6 صفحه نمایش آزمایش آب
