پمپ آب ISO9906 لوازم برقی 50M Head سیستم تست جامع عملکرد
| Power: | K5KW | Voltage: | 0-300 ولت |
| Head: | 0-50 متر | Rotating Speed: | 0-3000 دور در دقیقه |
| Flow Rate: | 0-200m³ / h | Pipe Diameter: | Ф25 / 40/50 |
| High Light: | محفظه تست رطوبت دما,تجهیزات آزمایشگاهی راندمان انرژی |
||

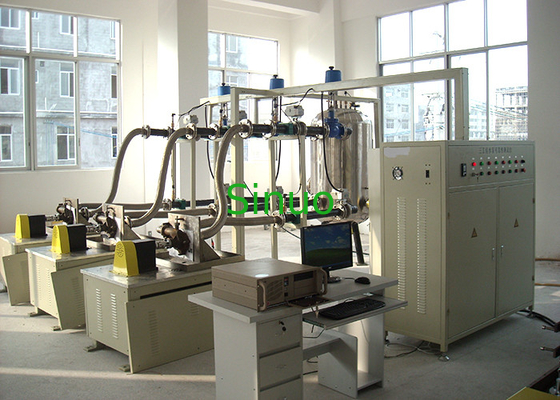

سیستم جامع آزمایش عملکرد پمپ های آب خانگی 5KW
بررسی اجمالی:
این سیستم تست جامع عملکرد پمپ برای آزمایش انواع پمپ های لوازم خانگی مناسب است.این سیستم عمدتا از کابینت کنترل اصلی ، سنسور جریان ، سنسور فشار و ابزار تشکیل شده است.ولتاژ ، جریان ، نیرو ، جریان ، سرعت چرخش موتور ، فشار ، سر و سایر داده های موتور پمپ قابل آزمایش است.منحنی HQ ، منحنی PQ ، منحنی η-Q و منحنی (NPSH) rQ با توجه به داده های جمع آوری شده توسط پروژه آزمون می توانند ترسیم شوند.
این سیستم با: استانداردهای بین المللی ISO9906-2012 / استانداردهای ملی GB3216-2005 ، GB12785-2002 ، GB6245-2006 ، GB9064 ، استانداردهای صنعت ماشین آلات JB8092-96 ، JB5118-2001 ، JB8091-98 ، JB6434-92 مطابقت دارد.
پارامترهای فنی و مورد نیاز:
|
مورد نیاز پارامتر اساسی |
متوسط | □ آب تمیز | |
| نوع پمپ تست |
pump پمپ گریز از مرکز pump پمپ جریان مخلوط pump پمپ جریان محوری pump پمپ گرداب pump پمپ پیچ □ پمپ خوب زیر آب pump پمپ زیر آب فاضلاب pump پمپ کوچک غوطه وری . پمپ آتش pump پمپ مغناطیسی |
||
| ولتاژ (V) | 0-300 ولت | ||
| قدرت (KW) | 0-5KW | ||
| سرعت چرخش (r / min) | 0-3000 دور در دقیقه | ||
| نرخ جریان (M³ / ساعت) | 0-200M³ / h | ||
| سر پمپ (متر) | 0-50 متر | ||
|
مورد نیاز سیستم |
سیستم گردش آب | style سبک باز | |
| قطر لوله (میلی متر) | Ф25 / 40/50 | ||
| تنظیم جریان | □ دستی □ برقی | ||
| حالت جریان قدرت محور | الکترومتر | ||
| موارد آزمایش | روش اندازه گیری الکتریکی |
□ تست بدون بار ad تست بار / عملکرد test تست ارتعاش □ تست نویز □ تست حفره |
|
| دقت سیستم |
سازگار با: استاندارد بین المللی ISO9906-2012 / استانداردهای ملی GB3216-2005 ، GB12785-2002 ، GB6245-2006 ، GB9064 ، استانداردهای صنعت ماشین آلات JB8092-96 ، JB5118-2001 ، JB8091-98 ، JB6434-92 سطح 1 / سطح B □ سطح 2 / سطح C |
||
| پارامترهای کسب | ولتاژ AC ، جریان ، توان ، فرکانس ، سرعت موتور ، فشار ورودی ، فشار خروجی ، جریان و غیره | ||
| تجزیه و تحلیل عملکرد پمپ و محاسبه پارامترهای اصلی ، منحنی ها | سر ، جریان ، بازده پمپ ، راندمان واحد ، توان شافت ، NPSH؛جریان در سر دارای امتیاز ، سر در جریان نامی ، تقاطع واقعی اندازه گیری عملکرد پمپ؛انحراف جریان اندازه گیری ، انحراف سر ، انحراف بازده پمپ و غیره | ||
| حالت تجزیه و تحلیل اکتساب داده ها | جمع آوری خودکار رایانه ، تجزیه و تحلیل ، چاپ ، مدیریت بانک اطلاعاتی ، رابط Windows98 / 2000 / XP | ||
نمودار سیستم:
رابط نرم افزار:
(زبان انگلیسی موجود است)
Sinuo می تواند سیستم تست جامع عملکرد را برای انواع پمپ های آب مانند پمپ های آب خانگی لوازم خانگی ، پمپ های آب صنعت ، پمپ های آب خنک کننده موتور ماشین ، پمپ های شستشو ، پمپ های آکواریوم و غیره طراحی و سفارشی کند. برای اطلاعات بیشتر با ما تماس بگیرید.
