سیستم تست تفاوت انرژی هوا آنتالپی ISO 15042 7.5HP
ویژگی های اساسی
محل مبدا:
چین
نام تجاری:
Sinuo
گواهینامه:
Calibration Certificate (Cost Additional)
شماره مدل:
SN331-25RT
خواص معاملاتی
حداقل مقدار سفارش:
1
قیمت:
Tailored
شرایط پرداخت:
T/T
توانایی تامین:
1 مجموعه در ماه
مشخصات
| Applied Standards: | ISO 15042، ISO 5151 و غیره | UUT Type: | تهویه مطبوع 7.5 اسب بخاری |
| Test Report: | قالب را می توان سفارشی کرد | Cooling Capacity: | 0.75 اسب بخار در 7.5 اسب بخار |
| Heating Capacity: | 0.75 اسب بخار در 7.5 اسب بخار | Air Flow: | ۳۰۰ تا ۴۰۰۰ متر در ساعت |
| Static Pressure Precision: | ≤± (± 0.5% RD) + (± 0.5% FS) | Nozzle Pressure Precision: | ≤± (± 0.25% RD) + (± 0.25% FS) |
توضیحات محصول
سیستم تست تفاوت انرژی هوا آنتالپی ISO 15042 7.5HP
نمای کلی سیستم

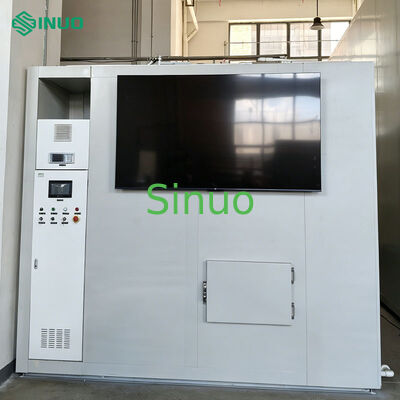

این آزمایشگاه تست روش آنتالپی هوا با قدرت 7.5 اسب بخار شامل اتاق های جانبی داخلی و خارجی است که برای آزمایش عملکرد تهویه مطبوع با اندازه گیری دما، فشار و پارامترهای الکتریکی طراحی شده است. این سیستم برای آزمایش نوع پنجره، نوع اسپلیت و تهویه مطبوع ایستاده مناسب است و از تستهای استاندارد شرایط عملیاتی و الزامات آزمایش گسترده برای بازرسی و توسعه نمونهبرداری محصول پشتیبانی میکند.
عملکرد سیستم از طریق کنترلکننده قابل برنامهریزی و رابط HMI، با جمعآوری دادهها با دقت بالا و انتقال بیدرنگ دادهها به رایانههای سطح بالا برای پردازش، نمایش، ذخیرهسازی و تولید گزارش کنترل میشود.
استانداردهای انطباق
طراحی و تست شده بر اساس:
- ISO 5151:2010
- ISO 15042:2017
اصل عملیات
اتاق آزمایش دمای لامپ خشک و لامپ مرطوب را از طریق کنترل متعادل دما و رطوبت تنظیم می کند. سیستم تبرید خنک کننده و رطوبت زدایی مداوم را فراهم می کند، در حالی که مترهای کنترل دما خروجی بخاری و رطوبت ساز را برای دستیابی به شرایط هوای مطلوب تنظیم می کنند.
رویه های عملیاتی
چک لیست قبل از راه اندازی
- رکوردهای در حال اجرا قبلی را مرور کنید
- بررسی وضعیت منبع تغذیه و آب
- اطمینان حاصل کنید که واحد تحت آزمایش (UUT) به درستی نصب شده است
عملکرد استاندارد
- کلید برق را ببندید و دکمه "شروع" را فشار دهید
- فن ها، سیستم های گرمایشی، مرطوب کننده و فشار ساکن را از طریق HMI فعال کنید
- در صورت لزوم سیستم های تبرید و نازل را درگیر کنید
- مقادیر SV کنترل کننده دما را با توجه به شرایط کار تنظیم کنید
- UUT را از طریق منبع تغذیه متغیر فرکانس فعال کنید
- پس از تثبیت شرایط عملیاتی، پارامترهای UUT را اندازه گیری کنید
- خاموش شدن از ترتیب معکوس روند راه اندازی پیروی می کند
واحد تحت مشخصات تست
پشتیبانی از انواع UUT
- نوع دیوار
- نوع سقف
- نوع 4 طرفه
- نوع پایه کف
محدوده های اندازه گیری
- محدوده ظرفیت تست:
- ظرفیت خنک کننده: 0.75 اسب بخار - 7.5 اسب بخار
- ظرفیت گرمایش: 0.75 اسب بخار - 7.5 اسب بخار
- جریان هوا: 300-4000 m³/h (محفظه دریافت 7.5 اسب بخار)
- ابعاد واحد:
- نوع پنل: W≤1000mm، D≤800mm، H≤1800mm
- نوع تقسیم: W≤1000mm، D≤500mm، H≤2000mm
- پارامترهای الکتریکی:
- توان تک فاز: 0-5 کیلو وات
- ولتاژ تک فاز: 0-300 ولت
- جریان تک فاز: 0-20A
- فرکانس: 50/60 هرتز
- ضریب قدرت: 0-1
منبع تغذیه
- نوع: سه فاز، چهار سیم، 45 کیلو ولت آمپر (1 مجموعه)
- ایستگاه تامین: 7.5 اسب بخار از نوع One-driven-one (منبع تغذیه 3 فاز)
الزامات زیست محیطی
- بدون جریان هوای قوی، نور مستقیم خورشید، یا گازهای خورنده
- بدون لرزش شدید یا منابع تداخلی
- دمای محیط: 0℃-35℃، رطوبت نسبی: <90%
- محیط اتاق کنترل تست:
- دما: 23℃±5℃
- رطوبت: <85% RH (شامل دوره های غیر عملیاتی)
- عاری از حشرات، جوندگان و گازهای خورنده
الزامات ابزار
- منبع تغذیه: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% نرخ عملیاتی)
- تامین آب: آب تمیز و بدون رسوب با سرعت 20 لیتر در ساعت. اتصال DN15
- زهکشی: اتصال DN50
قابلیت های تست
- ظرفیت خنک کننده نامی (T1، T2، T3)
- ظرفیت گرمایشی (بالا، کم، بسیار کم)
- اندازه گیری جریان هوا
- ظرفیت رطوبت زدایی
- تجزیه و تحلیل توان ورودی
- محاسبه EER/COP
- اندازه گیری فرکانس، جریان و ولتاژ
دقت اندازه گیری
| دقت اندازه گیری | دقت تکرارپذیری |
|---|---|
| در مقایسه با دستگاه استاندارد | میانگین انحراف از 3 آزمایش پس از نصب |
| ظرفیت خنک کننده: ± 2% | ظرفیت خنک کننده: ± 1٪ |
| ظرفیت گرمایش: ± 2٪ | ظرفیت گرمایش: ± 1٪ |
شرایط آزمون اصلی
| خیر | مورد آزمایشی | قسمت داخلی (℃) | قسمت بیرونی (℃) | ||
|---|---|---|---|---|---|
| لامپ خشک | لامپ مرطوب | لامپ خشک | لامپ مرطوب | ||
| 1 | درجه بندی خنک کننده T1 | 27 | 19 | 35 | 24 |
| درجه بندی خنک کننده T2 | 21 | 15 | 27 | 19 | |
| رتبه بندی خنک کننده T3 | 29 | 19 | 46 | 24 | |
| 2 | حداکثر خنک کننده T1 | 32 | 23 | 48 | 32 |
| حداکثر خنک کننده T2 | 27 | 19 | 35 | 24 | |
| حداکثر خنک کننده T3 | 32 | 23 | 52 | 31 | |
| 3 | فریز کردن T1 | 21 | 15 | 21 | 15 |
| فریز کردن T2 | 21 | 15 | 10 | 8 | |
| فریز کردن T3 | 21 | 15 | 21 | 15 | |
| 4 | حداقل سرمایش | 21 | 15 | 18 | 12 |
| 5 | عرق محوطه | 27 | 24 | 27 | 24 |
| 6 | درجه حرارت بالا | 20 | 15 | 7 | 6 |
| درجه حرارت کم | 20 | 15 | 2 | 1 | |
| درجه حرارت بسیار پایین | 10 | 8 | -5 | -6 | |
| 7 | حداکثر گرمایش | 27 | 19 | 24 | 18 |
| 8 | حداقل گرمایش | 20 | 15 | -7 | -8 |
| 9 | یخ زدایی خودکار | 20 | 12 | 2 | 1 |
شرایط آزمون اضافی
| سمت داخلی | سمت بیرون | |
|---|---|---|
| دما (℃) | 10-40 | -15-60 |
| رطوبت نسبی (RH) | 35٪ - 93٪ | 25٪ - 93٪ |
| دقت کنترل (℃) | 0.2 ± (WB) | 0.2 ± (WB) |
| دقت تست (℃) | 0.1 ± (WB) | 0.1 ± (WB) |
توجه: ترکیبات دما نباید به طور قابل توجهی از استانداردها انحراف داشته باشد. شرایط استاندارد تبرید / گرمایش دقت کنترل ± 0.2 ℃ را حفظ می کند. شرایط دیگر ± 0.3 ℃ حفظ می شود. آزمایش ظرفیت از طریق روش آنتالپی یک طرفه در دسترس است. عملکرد در هنگام یخ زدایی یا توقف دستگاه تضمین نمی شود.
عملیات مستمر
قابلیت عملیات مداوم اتاق کناری در فضای باز:
- ≥10 ساعت در DB=2.0℃، WB=1.0℃
- ≥8 ساعت در DB=-7.0℃، WB=-8.0℃
عدم قطعیت های اندازه گیری
- دقت دمای RTD: ≤±0.1℃
- اختلاف فشار استاتیک: ≤±(±0.5%RD)+(±0.5%FS)
- اختلاف فشار نازل: ≤±(±0.25%RD)+(±0.25%FS)
- تفاوت ورودی و خروجی: ≤±(±0.25%RD)+(±0.25%FS)
- ورودی های الکتریکی: ≤±(±0.25%RD)+(±0.25%FS)
- دمای ترموکوپل: ≤±0.5℃
- فشار مبرد: ≤±(±0.25%RD)+(±0.25%FS)
- فرستنده رطوبت نسبی: ≤±3.0% RH
