مرور سیستم

این پروژه آزمایشگاهی آزمایش تفاوت آنتالپی سیستم آب 25RT شامل دو اتاق (یک اتاق داخلی و یک اتاق خارجی) ، دو مجموعه دستگاه تفاوت آنتالپی در سمت هوا،و یک سیستم آب با دمای ثابت، قادر به آزمایش نمونه های اولیه با حداکثر ظرفیت 25RT. دو تونل باد داخلی می توانند به طور همزمان کار کنند تا نیازهای آزمایش سیستم های چندگانه VRF را برآورده کنند.همچنین یک جریان سنج جرم خنک کننده برای آزمایشات کالیبراسیون AHRI ارائه شده است.

بخش داخلی این آزمایشگاه آزمایش با یک سیستم برای آزمایش شرایط عملیاتی و جریان هوا با تفاوت آنتالپی مجهز است. با استفاده از روش تفاوت آنتالپی،می تواند درجه حرارت و رطوبت محیط آزمایشگاه را اندازه گیری و کنترل کندمی تواند آزمایش ظرفیت خنک کننده و گرمایش و همچنین آزمایشات مختلف شرایط عملیاتی را بر روی کولر های خنک کننده هوا (پمپ های گرما) ، تهویه مطبوع های معمولی مسکونی و تجاری انجام دهد.و نمونه های اولیه VRFفشار سیستم، توزیع دمای عملیاتی اجزای مختلف، عملکرد الکتریکی و نمونه گیری و تجزیه و تحلیل داده های پارامتر الکتریکی نیز شامل می شود.

(1) مجهز به عملکردهای آزمایش ایمنی برای مواد خنک کننده قابل اشتعال R32 و R454B، آلارم خودکار برای نشت R32 و R454B، عملکرد تهویه اضطراری خودکار،و تمام اجزای الکتریکی در آزمایشگاه آزمایش ضد انفجار هستند..

(2) فضای بیرونی آزمایشگاه برای دمای پایین طراحی شده است، با دمای حداقل -35°C و دمای حداکثر 65°C. در همین حال،آزمایشگاه مجهز به یک سیستم آب با دمای ثابت برای آب معمولی است.، که می تواند نیازهای آزمایش عملکرد واحد های خنک کننده هوا (پمپ گرما) را برآورده کند.

استانداردهای کاربردی

طراحی و آزمایش بر اساس استانداردهای زیر:

ISO5151

۲۱۰/۲۴۰-2005

️ AHIR 340/360-2007

✅ SASO 2682:2013

‬ AHRI ۴۴۰-۲۰۰۸

ASHRAE37

S5010-5:2014

S5010-1:2019

ISO 13253

️ ISO 15042

...

اقلام آزمایش

این آزمایشگاه برای آزمایش نوع دستگاه های تهویه مطبوع خانگی مورد استفاده قرار می گیرد و باید بتواند شرایط زیر را در محیط آزمایش پایدار فراهم کند:

(1) خنک کننده نامی (شرایط T1، T2، T3)

(2) گرمایش پمپ گرما (در دمای بالا، دمای پایین، دمای بسیار پایین)

(3) گرمایش نامی؛

(4) حداکثر خنک سازی عملیاتی (شرایط T1، T2، T3)

(5) حداقل خنک سازی عملیاتی

(6) حداکثر حرارت کار پمپ گرما؛

(7) حداقل گرمایش عملیاتی پمپ گرما

(8) تهویه و حذف تهویه؛

(9) منجمد شدن (شرایط T1، T2، T3)

(10) آب شدن اتوماتیک

(11) حجم هوا و فشار استاتیک

(12) تخلیه در شرایط خاص؛

هر شرایط عملیاتی را می توان در محدوده DB در داخل خانه تنظیم کرد: 0 ∼50 °C، RH: 30 ∼95٪؛ DB در خارج از خانه: -35 ∼60 °C، RH: 30 ∼95٪(ترکیب دمای خاص و رطوبت نباید به طور قابل توجهی از ترکیب شرایط عملیاتی در استانداردهای مربوطه متفاوت باشد.) توجه: در طول آزمایش، سرعت باد در اطراف نمونه مورد آزمایش نباید بیش از 2 متر در ثانیه باشد.

پارامتر تست

اندازه گیری پارامترهای الکتریکی تهویه مطبوع مورد آزمایش

مقدار: 1 واحد

اندازه گیری قدرت سه فاز: واردات 0.25 کلاس.

دقت اندازه گیری: (±0.25%RD) + (±0.25%FS).

جمع آوری اطلاعات: ارتباط با کامپیوتر از طریق پورت RS-232C.

اندازه گیری قدرت سه فاز: یوکوگاوا WT333 (ژاپون) ، 1 واحد

اندازه گیری فشار بالا و پایین یخچال در تهویه مطبوع مورد آزمایش

هر مجموعه 3 نقطه فشار در فضای باز، هر مجموعه 3 نقطه فشار در فضای داخلی، در مجموع 6 نقطه.

Mc فرستنده فشار: کلاس 0.5، 0 ≈ 6MPa، مجموع 6 واحد.

جمع آوری داده ها: ابزار جمع آوری داده های یوکوگاوا (ژاپون)

اندازه گیری دمای ترموکوپل کولر هوا آزمایش شده

الزامات: 40 نقطه در کل، 20 نقطه در داخل و 20 نقطه در خارج از منزل.

محدوده دما: -270-400°C.

حسگر دما: φ0.5 mm2، ترموپول نوع T.

جمع آوری داده ها: ابزار جمع آوری داده های یوکوگاوا (ژاپون)

اجزای اصلی آزمایشگاه

لابراتوار آزمایش

واحد کنترل هوا (آب خنک)

دستگاه اندازه گیری و کنترل و نمونه گیری

دستگاه های اندازه گیری حجم هوا و تفاوت آنتالپی در محیط داخلی (دو مجموعه)

سیستم تامین آب با دمای ثابت و فشار

قدرت و حفاظت

سیستم کنترل

دستگاه پردازش داده

- امکانات ایمنی ضد انفجار آزمایشگاهی (با عملکرد آزمایش R290 و R32)

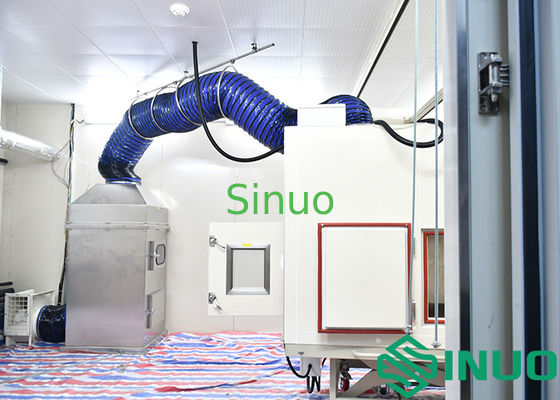

نمايشگاه آزمايشگاهي:
