IEC 62552 سیستم آزمایش بهره وری انرژی یخچال دو ایستگاه

ISO 15502 اتاق آزمایش کارایی انرژی یخچال یخچال یک محیط پایدار و قابل اعتماد برای آزمایش و توسعه نوع یخچال فراهم می کند.این سیستم می تواند به طور همزمان 2 یخچال را برای آزمایش جامع در شرایط عملیاتی استاندارد مختلف و سناریوهای استفاده شبیه سازی شده جای دهد..

استانداردهای انطباق:IEC 62552:2015

قابلیت های تست:

• آزمایش سرعت خنک کننده
• تجزیه و تحلیل دمای ذخیره
• اندازه گیری ضریب کار
• نظارت بر مصرف برق
• ارزیابی ظرفیت یخچال
• آزمایش بازیافت بار
• ارزیابی ظرفیت تولید یخ
• آزمایش تهویه

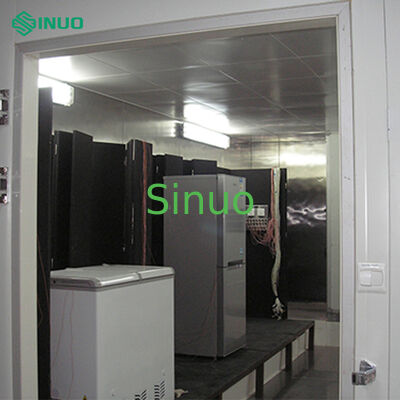

ساختار آزمایشگاه:

• پنل های عایق از فوم پلی اورتان 100 میلی متر ضخامت
• سیستم هواپیمای بالا و دو طرفه بازگشت
• 0سطح داخلی/خارج صفحه فولادی با ضخامت 6 میلی متر
• سقف پنل سوراخ شده آلومینیومی
• ابعاد بیرونی: 4000mm W * 4000mm D * 3200mm H
• درب تک برگ با قاب گرمای الکتریکی و پنجره مشاهده
• 2 تخت آزمایشی چوبی (2300mm W * 1200mm D * 2300mm H)

پارامترهای عملکرد:

• محدوده دما: 0°C تا +50°C ±0.3°C
• محدوده رطوبت: 35٪ RH تا 93٪ RH ± 3.0٪ RH (کنترل بین 10 °C و 45 °C)
• سرعت باد: کمتر از 0.25 m/s
• سرعت گرمایش/برد: -10°C به 50°C در کمتر از 90 دقیقه
• گرادیان درجه حرارت عمودی: کمتر از 0.88°C/m

کنترل درجه حرارت و رطوبت:

• کنترلگر دما: SR93
• محدوده کنترل: 0 تا 50 درجه سانتیگراد
• دقت کنترل: ±0.3°C
• محدوده کنترل رطوبت: 35٪ تا 95٪ RH
• دقت کنترل رطوبت: ±3٪ RH

اندازه گیری دمای:

• ترموپول: 2 * 0.254 میلی متر (Ø) ، امگا، 20 نقطه در هر ایستگاه
• دقت اندازه گیری: ±0.3°C (-5°C تا 80°C)
• ترمینال های ایزوترمل: سوکت های اختصاصی امریکن امگا SMP-MF
• بدست آوردن پارامتر دما: Yokogawa GM10، 40 کانال

سیستم کامپیوتری:

• پردازنده Intel i7
• رم 8GB
• هارد دیسک 1TB
• مانیتور 27 اینچی LCD
• نرم افزار تست مبتنی بر ویندوز با رابط انگلیسی

واحد تهویه مطبوع:

• واحد فشرده سازی فشرده سازی خنک شده با آب با کنترل بدون گام
• کمپرسورهای 3HP + 3HP Copeland / Danfoss
• مبادله گرما و کویل مس
• بخاری الکتریکی از فولاد ضد زنگ با کنترل رله حالت جامد
• رطوبت دهنده فوق صوتی با آب رسانی خودکار
• سیستم فن منحرف مرکزی
• کل کابینت تهویه مطبوع فولاد ضد زنگ (1.0mm)

سیستم کنترل:

• کنترلگر دما و رطوبت: SR93
• کنترل کننده منطقی قابل برنامه ریزی: Mitsubishi PLC
• صفحه لمسی: میتسوبیشی 10 اینچ
• رله های جامد: Ximaden یا مارک های معتبر معادل
• قطع کننده های مدار و تماسگرها: مارک Schneider
• عملکردهای جامع هشدار و حفاظت

ساختمان و مواد:

• کابینت کنترل هوا از فولاد ضد زنگ (سطح ≥1.0mm)
• جعبه های پایانی ایزوترمیک ساخته شده از فولاد ضد زنگ با ضخامت 1.2 میلی متر
• کابینت کنترل با صفحه های فولادی با ضخامت 1.2 میلی متر
• تمام ابزارها و قطعات جدید هستند، با کیفیت بالا با ضمانت معتبر
• مدیریت حرفه ای کابل با برچسب گذاری اختصاصی

ویژگی های ایمنی:

• سیستم هشدار گاز قابل احتراق (0-1000 ppm یا 0-100٪ محدوده LEL)
• دستگاه های حفاظتی برای دمای غیر طبیعی، فشار، سطح آب، ولتاژ و جریان
• طراحی ایمنی الکتریکی مطابق با استانداردهای ملی
• زمین گیری قابل اعتماد با سیم هسته مس 2.5mm2
• قابلیت کار مداوم 72 ساعته بدون ذوب شدن

نرم افزار آزمایش آزمایشگاهی قابلیت های کاملی را برای ارزیابی عملکرد یخچال فراهم می کند:

• آخرین نرم افزار تست استاندارد مطابق با IEC 62552
• سرعت جمع آوری داده قابل تنظیم (3 تا 30 ثانیه)
• عملکردهای آزمایشی جامع از جمله:
  • تجزیه و تحلیل مصرف برق
  • نظارت بر دمای ذخیره سازی
  • ارزیابی ظرفیت یخچال
  • اندازه گیری سرعت خنک کننده
  • آزمایش بازیابی دمای
  • ارزیابی ظرفیت تولید یخ
  • تحلیل نوسانات ولتاژ
• ثبات و قابلیت اطمینان عالی
