ES7821 برج/ میز/ فن ها و تنظیم کننده های راحتی آزمایشگاه آزمایش بهره وری انرژی

ES7821 برج/ میز/ فن ها و تنظیم کننده های راحتی آزمایشگاه آزمایش بهره وری انرژی

استفاده از استانداردها:

ES 7821 "فانتزیون ها و تنظیم کننده های راحتی برای منزل و اهداف مشابه - روش های اندازه گیری عملکرد"

این برج / میز / فن و تنظیم کننده های راحت آزمایشگاه آزمایش بهره وری انرژی مطابق با IEC 60879 توسعه یافته است:2019، ES 7821:2024، و سایر استانداردهای قابل اجرا. این امکان را برای اندازه گیری دقیق شاخص های کلیدی عملکرد، از جمله سرعت هوا، میزان جریان هوا، سرعت چرخش، مصرف انرژی و بهره وری انرژی فراهم می کند.برای انواع مختلف فن ها مانند فن های میزاین سیستم از جمع آوری و تجزیه و تحلیل داده ها برای ارزیابی محصولات فن، بازرسی کیفیت و اهداف تحقیق و توسعه پشتیبانی می کند.

خلاصه سیستم:

این محلول آزمایش یکپیکربندی تک اتاقی فشردهو شامل یکماژول اندازه گیری جریان هوا اختصاصی، اطمینان از دقت بالا و ثبات طولانی مدت در ارزیابی عملکرد.پنل های عایق پولیوریتان سفت 100 میلی متر ضخیمدر ترکیب باورق های فولادی دو طرفه 0.6 میلی متری با پوشش رنگی، که حفظ حرارتی عالی و یک محیط تست پایدار را ارائه می دهد.

برای تضمین کنترل دقیق محیط زیست، این سیستم با یکواحد تهویه مطبوع خارجی مستقلبا ادغام عملکردهای خنک کننده، گرم کننده و مرطوب کننده، اتاق آزمایش می تواندشرایط درجه حرارت و رطوبت بسیار دقیق، که به طور کامل طیف گسترده ای از سناریوهای آزمایش را برآورده می کند.

Aاتاق کنترل و عملیات جداگانهدر خارج از اتاق آزمایش قرار دارد تا ایستگاه های کاری اداری، کابینت های برق و کنترل یکپارچه و همچنین تجهیزات تغذیه فرکانس متغیر را در خود جای دهد.این اتاق کمکی معمولا توسط مشتری در کنار اتاق با استفاده ازسازه های پانلی ماژولار، ارائه انعطاف پذیری، نصب آسان، و استفاده موثر از فضای.

کل فرآیند آزمایش از طریق یکسیستم کنترل مبتنی بر کامپیوتر، که به اپراتورها امکان می دهد آزمایشات را از راه دور بدون دخالت در میدان جریان هوا داخلی انجام دهند.جمع آوری، ذخیره سازی و تجزیه و تحلیل داده در زمان واقعیوقتي تست ها تموم شدنتایج عملکرد جریان هوا و ارزیابی بهره وری انرژیبه طور خودکار تولید می شوند، که تکرار پذیری بالا، بهبود کارایی و مدیریت ساده داده را تضمین می کند.

.

UUT

* هوادار ميز

* فن فلور

* هوادار پايگاهي

* منبع برق: AC 0 ~ 250V بدون مرحله تنظیم می شود، ± 1٪

محتوای آزمایش

* سرعت باد: فن پایه، فن کف، فن میز

* حجم هوا: فن پایه، فن کف، فن میز

* سرعت چرخش: فن پایه، فن کف، فن میز

* قدرت ورودی: فن پایه، فن کف، فن میز

* ارزش بهره وری انرژی: فن پستان، فن کف، فن میز

دقت تست

* حجم هوا: پس از نصب، انحراف بین سه نتیجه آزمایش و مقدار متوسط در حدود ± 3٪ است.

قطعات اصلی کنترل الکتریکی:

نام دستگاه	دقت و درجه بندی	عکس مرجع
کابینت برق و کنترل	برند: Sinuo
سنسور درجه حرارت و رطوبت	برند: DIHUI مدل:DSWP-T5W1 نقطه اعشاری نمایش داده شده: 0.01 °C دقت ابزار: 0.5 °C رطوبت: ± 3%RH
آمومومتر	برند: اومیگا مدل:HHF142B محدوده: 40 تا 7800 FPM دقت ابزار: دقت ± 1٪
سنسور فشار هوا	DWSP-T5W1
ماژول بدست آوردن پارامترهای الکتریکی	برند: یوکوگاوا مدل: WT310 دقت: 0.1%
کامپیوتر صنعتی	برند: ADVANTECH مدل: IPC-610L+SIMB I5-2400 8G 500 GSSD

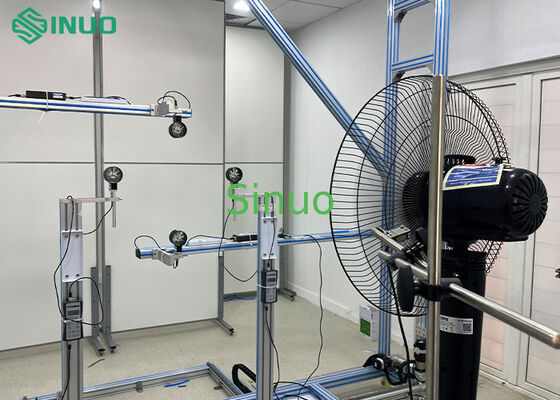

عکس در محل برای مرجع







مزیت های کلیدی محصول



• این سیستم آزمایش که با توجه به نیازهای خاص مشتری طراحی و سفارشی شده است، در درجه اول برایارزیابی عملکرد فن های میز، فن های کف و فن های پایه، که طیف گسترده ای از سناریوهای کاربرد را پوشش می دهد.

• در مقایسه با دستگاه های آزمایش معمولی، این سیستمدقت اندازه گیری بالاتر، خروجی داده های قابل اعتماد و سازگار، چرخه های آزمایش کوتاه تر و عملکرد ساده تر، در حالی که همچنین ارائه می دهدمصرف انرژی کمتر و کاهش سرمایه گذاری اولیه.

• این سیستم دارای یکمعماری کنترل خودکار دو لایه ایبا عملکرد مبتنی بر کامپیوتر و حفاظت مستقل از داده ها. این طراحی ثبات عملیاتی طولانی مدت و کنترل کاربر پسند را تضمین می کند،در حالی که به طور موثر از دست دادن داده ها یا وقفه تست ناشی از خرابی کامپیوتر جلوگیری می شود، راه اندازی مجدد یا خطاهای اپراتور.ثبت همزمان داده های خام، نمایش منحنی فرآیند در زمان واقعی، محاسبه خودکار، چاپ گزارش، و تجسم نتایج. گزارش های آزمایش نهایی به طور خودکار درفرمت های مشخص شده توسط مشتری.

• یکطراحی اتاق آزمایش بهینه شده با مصرف انرژی بالااین مکانیسم استقرار سریع به سیستم اجازه می دهد تا به شرایط عملیاتی ثابت برسد.در عرض حدود 2.5 ساعت.

• تمام اجزای کلیدی ازمارک های شناخته شده بین المللی، اطمینان از قابلیت اطمینان عالی و نرخ شکست پایین.سنسورهای DIHUI، سرعت جریان هوا با استفاده ازابزار تست یا TSI، و کنترل حرکت توسطموتورهای گام بردار و سرو موتورهای ژاپنی یا جایگزین های معادل با کارایی بالا.

• اتاق آزمون تأکيد ميکنهعملکرد کارآمد و صرفه جویی در انرژی، با استفاده ازتکنیک های بازیابی گرما و استراتژی های کنترل چند سطحدر بخش های انتخاب شده برای کاهش قابل توجهی مصرف برق در طول کار طولانی مدت.

• ساختار کلی دارای یکظاهری تمیز و مدرن، ساخته شده باپنل های عایق ساز برند شناخته شدهمعمولاً در کاربردهای ذخیره سازی سرد استفاده می شود، که عملکرد حرارتی برتر و یک پایان خارجی صاف و صاف را ارائه می دهد.

• طراحی شده برای دوام، اتاق تست پشتیبانی می کندعملکرد مداوم طولانی مدت با قابلیت اطمینان بالا، به دست آوردنعمر بیشتر از 10 سالدر شرایط استفاده عادی

• نتایج آزمایش نشان دهنده هماهنگی عالی با آزمایشگاه های مرجع ملی است.انحرافات مقایسه ای که در حدود ۳٪ کنترل شده اند، که به طور کامل از معیارهای فنی برایدرخواست های اعتباربخشی آزمایشگاه ملی و مجوز تولید.



صفحه نمایش آنیمومتر
