سیستم آزمایش مصرف ماشین لباسشویی 4 ایستگاه

مقدار تولیدی:	1
قیمت:	Tailored
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	2 ماه
روش پرداخت:	T/T
ظرفیت تامین:	1 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN333-4

نوع UUT:

ماشین های لباسشویی

دمای اصلی و Huim.:

معمولاً 23 درجه سانتیگراد و 65٪ RH

عدم یکنواختی دمای افقی:

≤±1°C (10°C-45°C)

گرادیان دما عمودی:

≤±0.5°C/m (16°C-45°C)

سرعت باد:

≤0.25 متر بر ثانیه

ایستگاه تست:

4 ایستگاه

توضیحات محصول

سیستم آزمایش مصرف ماشین لباسشویی 4 ایستگاه

مرور سیستم

مقدمه آزمایشگاهی

این آزمایشگاه از پنل های اتاق عایق و یک واحد بازپرداخت هوا همراه با آن استفاده می کند تا یک محیط با دمای پایدار و رطوبت برای آزمایش عملکرد ماشین لباسشویی فراهم کند.استفاده از یک سیستم آب با دمای ثابت و سیستم های اندازه گیری و کنترل مرتبط، واحدهای مورد آزمایش می توانند به طور مداوم در دمای 23±2°C و کنترل رطوبت 65٪±5٪ کار کنند.این امکانات شرایط لازم را برای آزمایش مصرف انرژی ماشین لباسشویی و سایر آزمایش های عملکردی فراهم می کند..

این پروژه، یک آزمایشگاه عملکرد ماشین لباسشویی، عمدتا شامل سه ایستگاه آزمایش برای ماشین لباسشویی و یک ایستگاه آزمایش برای یک ماشین مرجع است.هدف این است که یک آزمایشگاه پیشرفته برای آزمایش ماشین لباسشویی ایجاد شود.، بهبود نرخ صلاحیت محصول و رقابت در بازار.

اجزای اصلی آزمایشگاه

ساختار آزمایشگاه

این آزمایشگاه مساحت تقریباً 51 متر را پوشش می دهد و شامل یک اتاق آزمایش و یک اتاق تجهیزات است که می تواند آزمایش عملکرد ماشین لباسشویی را انجام دهد.اين آزمايشگاه مي تونه آزمايشات رو همزمان در سه ايستگاه انجام بدهساختمان آزمایشگاه عمدتا شامل قسمت های زیر است:

اتاق اتاق آزمایش
واحد های یخچال و خنک کننده
سیستم کنترل محیط زیست
سیستم تامین آب با دمای ثابت و فشار ثابت و سیستم لوله کشی
سیستم کنترل
سیستم کنترل سختی آب
سیستم اندازه گیری (ایستگاه های آزمایش می توانند دمای آب ورودی، فشار، سختی آب و پارامترهای الکتریکی را اندازه گیری کنند)
مهندسی سیستم تامین برق و توزیع برق ثانویه
طراحی، نصب و راه اندازی

شاخص های فنی عملکرد

شاخص های کنترل محیط آزمایش

الزامات دمای محیط اتاق آزمایش: 10°C-35°C، معمولا 23°C با دقت کنترل ±1°C
الزامات رطوبت محیط اتاق آزمایش: 55٪ RH-75٪ RH، به طور معمول 65٪ RH، با دقت کنترل ± 2٪ RH
یکسانی دمای: عدم یکسانی دمای افقی: ≤±1°C (10°C-45°C)
گرادیان درجه حرارت عمودی: ≤±0.5°C/m (16°C-45°C) ، ≤1.2°C/m در موارد دیگر
سرعت باد: ≤0.25m/s
کنترل ولتاژ منبع برق: ±1٪
الزامات دمای آب: 10°C-60°C، قابل تنظیم در عرض ±1°C؛ آب مستقیم نیز امکان پذیر است
فشار آب: (0.03MPa-1.2MPa) ، قابل تنظیم در حدود ±0.02MPa، به طور معمول 0.24MPa ±0.02
ثبات دمای آب: ≤±2.0°C
محدوده سختی آب: (0.1~3.0 mmol/L) ± 0.2mmol/L، تنظیم دستی

الزامات دقت آزمایش

ابزار الکتریکی: جریان، ولتاژ، قدرت و غیره، سطح 0.25، محدوده ولتاژ 0-600V، جریان 0-20A، دقت: ±0.5٪
دریافت دمای: ±0.1°C، وضوح: 0.01°C
دقت کنترل رطوبت: ± 3%RH
مصرف انرژی: ±0.5٪ واحد: 0.001kWh
جریان: 0-20A، دقت: ≤±0.5%
ولتاژ: 0-300V، دقت: ≤±0.5%, 0-330V، دقت: ≤±0.5%
قدرت: 0-4kW، دقت: ≤±0.5%
فشار آب، دقت: ≤±0.02MPa

اقلام آزمایش

مصرف برق
مصرف آب
نسبت شستن
میزان فرسایش شستشو
عملکرد تخلیه آب
عملکرد شستشو

الزامات سیستم تست

الزامات اتاق آزمایش

اتاق آزمایش: لایه عایق پلی اورتان 100 میلی متر ضخامت، پانل های فولادی دو طرفه با پوشش رنگی 0.6 میلی متر ضخامت
پانل های پلی اورتان ضد شعله با تراکم کف 38kg/m3 و با درجه ضد شعله B1
ابعاد اتاق آزمایش: L6000mm x W3000mm x H3200mm؛ ابعاد خاص را می توان بر اساس شرایط واقعی تنظیم کرد
ایستگاه های آزمایش: 4 ایستگاه، ایستگاه های کار فولاد ضد زنگ
درب اتاق آزمایش: W1200mm x H2200mm، بدون آستانه، با پنجره مشاهده
نورپردازی: چهار لامپ فلورسنت دو لوله، ضد مه و ضد آب (با پوشش محافظ) نصب شده است
یک فاز واحد AC منبع برق پشتیبان در دیوار نصب شده است (در درب)
اتاق آزمایش دارای یک علامت نشان دهنده عملیات آزمایش است.
سقف: پانل های آلومینیومی سوراخ شده 600x600 میلی متری برای تضمین توزیع یکنواخت هوا استفاده می شود
کف اتاق آزمایش از بتن ساخته شده است، ضد آب، با کاشی ضد لغزشی پوشانده شده است و شکاف های تخلیه دارد

دستگاه کنترل دمای محیط و رطوبت

واحد کنترل هوا: محفظه فولاد ضد زنگ (یک واحد)
تامین هوا: بادکنک های سانتریفیوژ (2 واحد)
یخچال خنک کننده آب: 1 واحد
دستگاه گرمایش: بخاری الکتریکی فولاد ضد زنگ، تنظیم کننده قدرت سه فاز، آسان برای جدا کردن و نگهداری
کنترل مرطوب سازی: لوله مرطوب سازی الکتریکی فولاد ضد زنگ، تنظیم کننده قدرت سه فاز، مخزن آب تمام فولاد ضد زنگ با پوشش قابل برداشت و قابل شستشو برای حذف آسان مقیاس (1 واحد)
دستگاه های محافظ: 1 مجموعه برای فشار هوا، بیش از حد درجه حرارت، آب بسته، فشار بالا و پایین و بیش از حد جریان

نه، نه	نام	مدل
1	کمپرسور	حرکت کنید
2	تهویه کننده	R22، خنک کننده هوا
3	خشک کن فیلتر	سری EK
4	شیشه دید	سری HMI
5	دریچه انبساط الکترونیک	سری F
6	دریچه سولینوئید	سری 200RB
7	دریچه دست	سری BM
8	لوله شاخه	¢3
9	بخارگر باله های آلومینیومی	ورق آلومینیوم هیدروفیلیک
10	دستگاه فشار سنج	-1 تا 3.0MPa
11	دستگاه فشار کم	-1.0 تا 1.6MPa
12	محافظ های فشار بالا و پایین	PS2-L7A
13	جداکننده روغن	سری A-WZ
14	جداکننده گاز	سری SA
15	سایر دریچه ها	---

منبع برق آزمایش

دو مجموعه از منابع برق سه فاز با فرکانس متغیر تنظیم شده: 15kVA، ولتاژ تنظیم شده 0-400V، وضوح 0.1V، فرکانس 50/60Hz
برق برای ماشین های لباسشویی و ماشین های مرجع
تمام ولتاژ های منبع برق قابل برنامه ریزی هستند

سیستم تامین آب با دمای ثابت و فشار

هر ایستگاه کاری دارای یک سیستم تامین آب سه طرفه است. دو مورد از آنها سیستم های تامین آب با دمای ثابت و فشار ثابت هستند، از جمله مخازن آب سرد و مخازن آب گرم.دمای آب و فشار قابل تنظیم است، و سختی آب به صورت دستی قابل کنترل است. یکی از آنها استفاده از منبع آب است؛ تمام پمپ های آب پمپ های فولاد ضد زنگ جنوبی هستند.

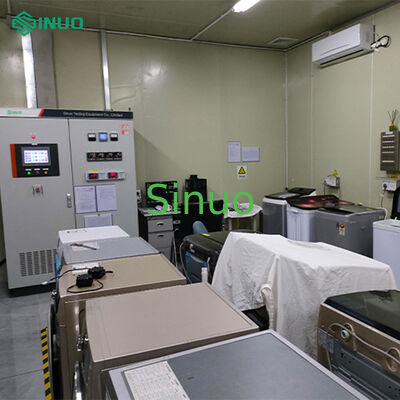

ارائه سایت تست
