60K BTU Double Code Air - کالری سنج روش آنتالپی ISO 5151
| Applied Standard: | ISO 5151 ، ISO 13253 و غیره | UUT: | تهویه هوا و پمپ های حرارتی |
| Test Stations: | 2 | Control & Operation: | کامپیوتر |
| A Station Cooling Capacity: | 6000 ～ 60000Btu / ساعت | B Station Cooling Capacity: | 6000 ～ 30000Btu / ساعت |
| A Station Heating Capacity: | 6000 ～ 60000Btu / ساعت | B Station Heating Capacity: | 6000 ～ 30000Btu / ساعت |
| Air Flow A Range: | 300 ~ 4000 متر مکعب در ساعت | Air Flow B Range: | 200 ~ 2000 متر مکعب در ساعت |
| High Light: | گرماسنج 60K روش آنتالپی هوا,کالری متر ISO 5151 روش آنتالپی هوا |
||
کالری متر ISO 5151 60K BTU Double Code Air-Enthalpy
معرفی سیستم:

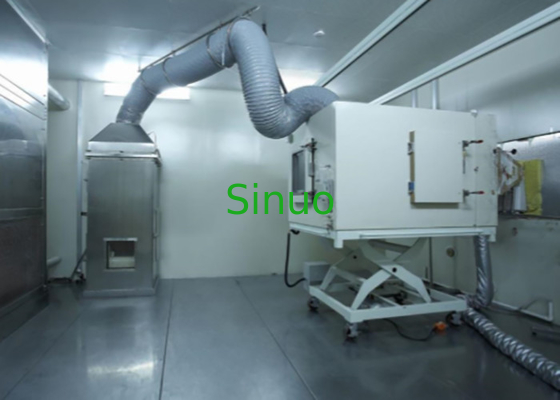

این آزمایشگاه گرماسنج روش آنتالپی هوا شامل 1 اتاق کناری داخلی (اتاق A) و 1 اتاق کناری خارجی (اتاق B) است.ظرفیت یخچال ، ظرفیت گرمایش و سایر عملکردهای یک کولر با استفاده از آزمایش پارامترهای آزمایشگاه ، مانند دما ، فشار و عملکرد الکتریکی ، آزمایش می شود.از این نصب می توان برای آزمایش عملکرد انواع مختلف پنجره ، نوع اسپلیت ، نوع ایستاده و نوع کاست سقفی و نوع تهویه مطبوع AC ، و همچنین می توان برای سایر آزمایشات استاندارد مربوط به آزمایشات و آزمایشات گسترده استفاده کرد ، مطابق با نیاز به بازرسی از نمونه محصول و توسعه محصول.آزمایشگاه مجهز به دو ایستگاه است که می تواند همزمان دو مجموعه از نمونه های 1 فاز بزرگتر از 30KBtu (برای اطمینان از کل بیش از 60K BTU) را آزمایش کند ، اگر فقط یک بار نمونه اولیه را آزمایش کنید ، نمونه اولیه می تواند تا 60K BTU باشد ، اما نباید بیشتر از 60K BTU باشد.
در این سیستم تست ، عملکرد تجهیزات توسط یک کنترل کننده قابل برنامه ریزی و یک HMI کنترل می شود ، داده های آزمایشی آزمایش توسط یک جمع کننده داده با دقت بالا جمع آوری می شود ، داده ها می توانند در زمان واقعی به یک کامپیوتر سطح بالاتر برای پردازش ، کامپیوتر منتقل شوند گزارشات آزمایش را نمایش ، ذخیره ، خروجی و چاپ می کند.
موارد مورد آزمایش:
cooling ظرفیت خنک کننده دارای امتیاز (T1 ، T2 ، T3).
heating ظرفیت گرمایش دارای امتیاز (زیاد ، کم ، فوق العاده کم)
flow جریان هوا
capacity ظرفیت رطوبت زدایی
power توان ورودی
► EER (COP)
► فرکانس
► جریان
► ولتاژ
انواع UUT و محیط:
pes انواع واحد تحت آزمایش (UUT)
نوع تقسیم
نوع پنجره
نوع آزاد
نوع کاست سقفی
نوع مجرا
شرایط هوا با فرکانس داخلی
range محدوده اندازه گیری UUT
محدوده ظرفیت تست:
ظرفیت خنک سازی کل: 6000 ～ 60000Btu / ساعت
ظرفیت خنک کننده ایستگاه: 6000 ～ 60000Btu / ساعت
ظرفیت خنک کننده ایستگاه B: 6000 ～ 30000Btu / ساعت
ظرفیت گرمایش: 6000 ～ 60000Btu / ساعت
ظرفیت گرمایش ایستگاه: 6000 ～ 60000Btu / ساعت
ظرفیت گرمایش ایستگاه B: 6000 ～ 30000Btu / ساعت
- محدوده جریان هوا:
جریان هوا A: 300 ~ 4000 متر مکعب در ساعت
جریان هوا B: 200 ~ 2000 متر مکعب در ساعت
اندازه شکل: نوع پنجره: W: زیر 1000 میلی متر D: زیر 800 میلی متر H: زیر 1000 میلی متر
نوع تقسیم: W: زیر 1000 میلی متر D: زیر 500 میلی متر H: زیر 2000 میلی متر
پارامتر الکتریکی:
قدرت تک فاز: 0 ～ 5kW
ولتاژ تک فاز: 0 ～ 300 ولت
جریان تک فاز: 0 ～ 20A
فرکانس: 50 / 60Hz
- ضریب قدرت: 0 ～ 1
| شرایط اصلی آزمون | ||||||
| نه | مورد مورد آزمایش | سمت داخلی () | سمت بیرون (℃) | |||
| حباب خشک | لامپ مرطوب | حباب خشک | لامپ مرطوب | |||
| 1 | خنک کننده امتیاز | T1 | 27 | 19 | 35 | 24 |
| T2 | 21 | 15 | 27 | 19 | ||
| T3 | 29 | 19 | 46 | 24 | ||
| 2 | حداکثر خنک کننده | T1 | 32 | 23 | 48 | 32 |
| T2 | 27 | 19 | 35 | 24 | ||
| T3 | 32 | 23 | 52 | 31 | ||
| 3 | یخ زدگی | T1 | 21 | 15 | 21 | 15 |
| T2 | 21 | 15 | 10 | 8 | ||
| T3 | 21 | 15 | 21 | 15 | ||
| 4 | حداقل سرمایش | 21 | 15 | 18 | 12 | |
| 5 | عرق محفظه | 27 | 24 | 27 | 24 | |
| 6 | درجه حرارت | بالا | 20 | 15 | 7 | 6 |
| کم | 20 | 15 | 2 | 1 | ||
| فوق العاده کم | 10 | 8 | -5 | -6 | ||
| 7 | حداکثر گرمایش | 27 | 19 | 24 | 18 | |
| 8 | حداقل گرمایش | 20 | 15 | -7 | -8 | |
| 9 | یخ زدایی خودکار | 20 | 12 | 2 | 1 | |
