| استانداردهای کاربردی: | ISO 5151، SASO 2682 و غیره | نوع UUT: | دستگاه های تهویه مطبوع |
|---|---|---|---|
| جریان هوا: | 300 ~ 4300 متر مکعب در ساعت | واحد برودتی: | خنک کننده آب |
| ظرفیت خنک کننده: | Max. حداکثر 5rt 5rt | ظرفیت گرمایش: | Max. حداکثر 5rt 5rt |
| دقت اندازه گیری: | ± 2٪ زیر | دقت تکرارپذیری: | ± 1 درصد زیر |
| برجسته: | آزمایشگاه عملکرد بازده انرژی 5RT,آزمایشگاه عملکرد بازده انرژی آنتالپی هوا |
||

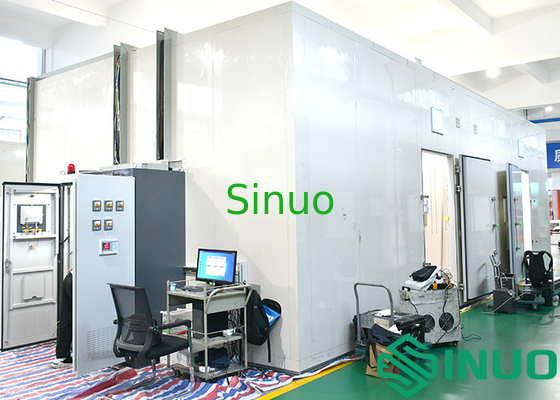

آزمایشگاه کارایی انرژی تهویه مطبوع 5RT Air Enthalpy
بررسی اجمالی سیستم
این آزمایشگاه آزمایش روش آنتالپی هوا شامل یک اتاق کناری داخلی و یک اتاق جانبی در فضای باز است.ظرفیت تبرید، ظرفیت گرمایش و سایر عملکردهای یک تهویه مطبوع با آزمایش پارامترهای آزمایشگاهی مانند دما، فشار و عملکرد الکتریکی آزمایش می‌شوند.این نصب را می توان برای تست عملکرد نوع پنجره، نوع اسپلیت، نوع مستقل تهویه مطبوع AC استفاده کرد و همچنین می تواند برای سایر تست های مربوط به شرایط عملیاتی استاندارد و آزمایش های گسترده مورد استفاده قرار گیرد تا نیاز به بازرسی نمونه محصول و توسعه محصول را برآورده کند. .
همچنین، آزمایشگاه مجهز به دستگاه های امنیتی ویژه، می تواند UUT را که از مبرد R32 نیز استفاده می کند، آزمایش کند.
در این سیستم تست، عملکرد تجهیزات توسط یک کنترلر قابل برنامه ریزی و یک HMI کنترل می شود، داده های در حال اجرا آزمایشی توسط یک جمع آوری کننده داده با دقت بالا جمع آوری می شود، داده ها را می توان در زمان واقعی به یک کامپیوتر سطح بالا برای پردازش، کامپیوتر منتقل کرد. نمایش، ذخیره، خروجی و چاپ گزارش های آزمایشی.
طبق استانداردها
طراحی و آزمایش بر اساس استانداردهای زیر:
► ISO 5151:2010،
◄ ISO 15042: 2017
► SASO 2682:2016
► SASO 2663: 2013
......
انواع UUT
-نوع دیوار
-نوع سقف
- نوع 4 طرفه
-نوع پایه کفی
محتویات تست
◄ ظرفیت خنک کننده نامی (T1، T2، T3).
◄ ظرفیت گرمایشی (بالا، کم، بسیار کم)
◄ جریان هوا
◄ ظرفیت رطوبت زدایی
◄ برق ورودی
► EER(COP)
◄ فرکانس
► فعلی
◄ ولتاژ
دقت اندازه گیری و تکرارپذیری
| دقت اندازه گیری | دقت تکرارپذیری | |
| روش تست | در مقایسه با دستگاه استاندارد | میانگین انحراف از 3 آزمایش پس از نصب |
| موارد | ||
| ظرفیت خنک کننده | ± 2٪ زیر | ± 1 درصد زیر |
| ظرفیت گرمایش | ± 2٪ زیر | ± 1 درصد زیر |
ابعاد اتاقک
◄ ابعاد خارجی (mm): مشروط به طراحی واقعی
ابعاد اتاق A (5RT Indoor side room) (mm): منوط به طراحی واقعی
ابعاد اتاق B (35RT Outdoor side room) (mm): منوط به طراحی واقعی
◄ مواد: عایق فوم پلی اورتان سفت و سخت δ=100 میلی متر، صفحه فولادی رنگی 0.6 تن در دیوارها و سقف های داخلی و خارجی، کف اتاق ID 2.5 تنی با ورق فولادی رنگی 0.6 تن پوشیده شده است، کف اتاق OD 3.0 تنی از جنس فولاد ضد زنگ با 0.6 تن پوشیده شده است. ورق فولادی رنگی
◄ درها: تک درب (mm): 1200W×2500H، (2 مجموعه)؛
► نمایش پنجره ها (میلی متر): 400W×500H، (2 مجموعه)
شرایط اصلی آزمون:
| خیر | مورد آزمایشی | سمت داخلی (℃) | قسمت بیرونی (℃) | |||
| حباب خشک | لامپ مرطوب | حباب خشک | لامپ مرطوب | |||
| 1 | درجه بندی خنک کننده | T1 | 27 | 19 | 35 | 24 |
| T2 | 21 | 15 | 27 | 19 | ||
| T3 | 29 | 19 | 46 | 24 | ||
| 2 | حداکثر خنک کننده | T1 | 32 | 23 | 48 | 32 |
| T2 | 27 | 19 | 35 | 24 | ||
| T3 | 32 | 23 | 52 | 31 | ||
| 3 | فریز کردن | T1 | 21 | 15 | 21 | 15 |
| T2 | 21 | 15 | 10 | 8 | ||
| T3 | 21 | 15 | 21 | 15 | ||
| 4 | حداقل سرمایش | 21 | 15 | 18 | 12 | |
| 5 | عرق محوطه | 27 | 24 | 27 | 24 | |
| 6 | رتبه بندی گرمایش | بالا | 20 | 15 | 7 | 6 |
| کم | 20 | 15 | 2 | 1 | ||
| فوق العاده کم | 10 | 8 | -5 | -6 | ||
| 7 | حداکثر گرمایش | 27 | 19 | 24 | 18 | |
| 8 | حداقل گرمایش | 20 | 15 | -7 | -8 | |
| 9 | یخ زدایی خودکار | 20 | 12 | 2 | 1 | |
