وارد کردن در آزمایشگاه:

این آزمایشگاه شامل یک آزمایشگاه عملکردی، یک آزمایشگاه کاربردی و یک اتاق تجهیزات است.آزمایشگاه عملکردی یک محیط با دمای پایدار و رطوبت را برای آزمایش عملکرد ماشین لباسشویی فراهم می کند، ماشین های ظرفشویی و آبگرمکن ها از طریق یک انبار عایق و یک واحد بازپرداخت هوا متصل.سیستم آب دمای ثابت و سیستم های اندازه گیری و کنترل مرتبط برای کار کردن ماشین لباسشویی استفاده می شود، ماشین های ظرفشویی و آبگرمکن در محیط دمای مشخص و رطوبت مصرف انرژی و عملکرد دیگر ماشین های لباسشویی،دستگاه های ظرفشویی و آبگرمکن با استانداردهای مربوطه آزمایش می شوند.و الزامات آزمایش برای بازرسی و صدور گواهینامه ماشین های لباسشویی، ماشین های ظرفشویی و آبگرمکن های مرتبط با آن برآورده می شود.

استانداردها:

IEC 60456; EN 60456 ماشین لباسشویی برای استفاده خانگی- روش های اندازه گیری عملکرد

GB/T 20290 2016 مقدار محدودی و درجه بهره وری انرژی ماشین ظرفشویی

استاندارد EN 50242 روش اندازه گیری عملکرد ماشین ظرفشویی برقی خانگی

روش آزمون استاندارد IEC 60436/2015 برای عملکرد ماشین ظرفشویی برقی خانگی

QB/T1520-2013 ماشین ظرفشویی الکتریکی برای مقاصد خانگی و مشابه؛

BS EN50440:2015+A1:2020 کارایی آبگرمکن های ذخیره سازی برق خانگی و روش های آزمایش

از آزمایشگاه عبارتند:

• آزمایشگاه آزمایش عملکرد
• اتاق عمل
• اتاق انبار
• اتاق تجهیزات
• اتاق کنترل

آزمایشگاه عملکرد:

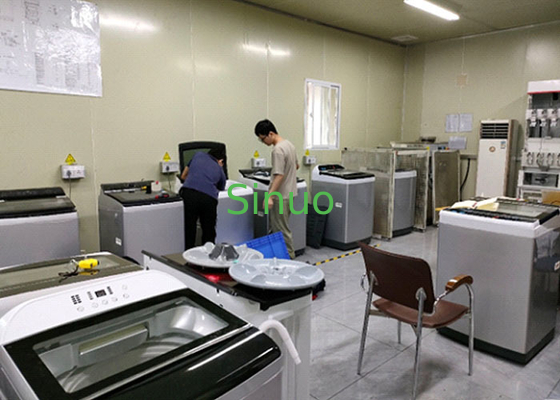

• 4 ایستگاه آزمایش
• یک مجموعه از مدارهای آب سرد و آب گرم، با مدارهای حمایتی، شیرها و شیرها؛
• یک ماشین ظرفشویی مرجع؛ یک ماشین لباسشویی؛
• هر ایستگاه مجهز به سنسورهای دما، رطوبت، دمای آب، فشار آب و سرعت جریان است.
• یک Yokogawa WT310 در هر ایستگاه
• هر ایستگاه مجهز به 10 ترموپول است.
• هر ایستگاه مجهز به یک سوکت برق AC و یک سوکت برق فرکانس متغیر است.
• خندق و شبکه تخلیه
• یک مجموعه واحد تهویه مطبوع با دمای ثابت و رطوبت
• یک مجموعه سقف و لوله هوا
• یک مجموعه از سیستم های روشنایی داخلی

اتاق عمل:

• يک ترازوي برقي دقيق و يک ترازوي برقي عادي
• يه تيتراژور
• يه دستگاه استراختن
• یه ماشین خشک کن لباس
• اندازه گيري سفيدگي
• یک فر؛ (در زیر فقط برای ماشین ظرفشویی است)
• یک فر مایکروویو
• يه دستگاه خرده گيري گوشت
• یک میز عمل
• مجموعه ای از بطری های واکنش دهنده شیمیایی (به دلیل محدودیت های حمل و نقل بین المللی، مواد شیمیایی نمی توانند حمل و نقل شوند و نیاز به خرید محلی توسط کاربر دارند).

انبار:

• یه یخچال
• دوتا کمد

اتاق تجهیزات:

• یک دستگاه آب خالص 1m3/h
• یک مخزن آب با دمای بالا و یک سیستم تامین آب با دمای ثابت و فشار
• یک مخزن آب با دمای پایین و یک سیستم تامین آب با دمای ثابت و فشار
• یک مجموعه از سیستم های تنظیم خودکار سختی آب؛
• سیستم تامین برق تطبیقی
• یک منبع برق فرکانس متغیر با خروجی تک فازی 15 کیلو وات
• دو مجموعه از جعبه های ابزار مرتبط و سه کارتن ابزار (کارتن معمولی، کارتن هیدرولیک دستی، کارتن متحرک).

اتاق کنترل:

• يه کابينت کنترل
• يک مجموعه از کامپيوتر و سيستم کنترل
• یه مجموعه میز و صندلی کامپیوتر

نوع نمونه:

اندازه بیرونی UUT بیشتر از (عرض*عمق*بالا) 1000mmΧ1000mmΧ1500mm نیست

محتوای آزمایش (ماشین ظرفشویی):

• مصرف برق
• مصرف آب
• عملکرد شستن
• عملکرد خشک کردن

محتوای آزمایش (ماشین لباسشویی):

• مصرف برق
• مصرف آب
• نسبت تمیز کردن
• میزان فرسایش شستن
• عملکرد تخلیه آب
• عملکرد شستشو

محتوای آزمایش (آبگرمکن):

• ظرفیت نامی (طریقه وزن)
• مصرف انرژی ذاتی 24 ساعته
• ضریب مصرف انرژی در 24 ساعت
• میزان خروجی آب گرم

پارامترهای فنی اتاق آزمایشگاه:

• بدن اتاق آزمایش: پانل پلی اورتان ضد شعله ای با دو طرفه سفید فلز عاج با ضخامت 75 میلی متر و ضخامت 0.6 میلی متر
• ابعاد بدن اتاق آزمایش: 4200*4500*3000mm
• درب اتاق آزمایش: W ((800+800) × H2200mm؛
• چراغ های سقف LED در اتاق نصب شده اند.
• در ایستگاه آزمایش یک منبع برق یک فاز با ولتاژ ثابت فرکانس متغیر و یک سوکت شبکه نصب می شود.
• آزمایشگاه عملکردی مجهز به یک دستگاه تهویه مطبوع دقیق با دمای ثابت و رطوبت است، کنترل دمای: 23±2 درجه، 20±2 درجه؛ کنترل رطوبت:حفظ رطوبت داخلی در 30 ~ 70RH٪: (55±5)٪RH، (60±5)٪RH، 65±5٪RH
• کف آزمایشگاه از بتن ساخته شده است، ضد آب است، با کاشی های ضد لغزشی پوشانده شده است و یک حوضچه تخلیه در زمین باز شده است. سطح حوضچه با شبکه های فولاد ضد زنگ پوشانده شده است.فاصله بین شبکه ها 20 میلی متر استاز لوله های مربع SUS304 (25mm * 25mm * 1.5mm) ساخته شده است (به وسیله کاربر ساخته شده است) ؛

سیستم تامین آب با دمای ثابت و فشار:

• بر اساس الزامات استانداردهای مربوطه: مشخصات مختلف و دسته های مختلف نمونه ها الزامات دمای آب را در طول آزمایش متفاوت دارند.برای برآورده کردن الزامات و تسهیل استفاده، سیستم آب رسانی دو منبع آب را فراهم می کند: یک آب با دمای پایین و یک آب با دمای بالا.آب با دمای پایین و آب با دمای بالا توسط پمپ حرارتی و گردش داخلی با کمک برق گرم می شوندهرکدام مجهز به یک مخزن داخلی از فولاد ضد زنگ است. دمای آب، فشار و سختی قابل تنظیم است.
• محدوده دمای آب: آب با دمای پایین: 10-35°C±1°C
• محدوده فشار آب: 0.24±0.05MPa
• محدوده سختی آب: ۰ ۰۵ میلیمول/۱ ± ۰.۲ میلیمول/۱، قابل تنظیم اتوماتیک
• دستگاه آب خالص: 1 m3/h
• منبع آب چهار طرفه ایستگاه آزمایش عملکرد مجهز به یک جریان سنج الکترومغناطیسی، اندازه گیری دمای منبع آب و فشار منبع آب است.

سیستم کنترل و اندازه گیری پارامتر

سیستم کنترل و اندازه گیری پارامتر عمدتاً شامل "برنامه نمایش پارامتر و کابینت کنترل عملیات" و "سیستم پردازش داده های رایانه ای" است.

کابینت کنترل

• کنترل عملیات مختلف آزمایش، و به طور مستقیم اندازه گیری پارامترهای مختلف مانند دمای و رطوبت محیط آزمایشگاه، مصرف آب، مصرف برق،فشار آب، و دمای آب هر ماشین لباسشویی آزمایش شده از طریق سنسور و آنها را به متر برای نمایش ارسال می کند.استفاده از محصولات با نام تجاری با دقت بالا برای اطمینان از قابلیت اطمینان داده ها و دقت آزمایشپارامترها به شرح زیر هستند:
• اندازه گیری دمای محیط و رطوبت: دمای -10 ± 60 °C ± 1 °C، رطوبت 10 ± 90% ± 3%.
• اندازه گیری مصرف برق ماشین لباسشویی:
• شماره مدل: Yokogawa WT310 Multifunction Meter (یکی از آنها با عملکرد هارمونیک).
• مشخصات: ولتاژ، جریان، انرژی الکتریکی.
• دقت اندازه گیری: 0.25% FS+±0.25
• اندازه گیری فشار آب:0 ۰٫۵MPa ± ۰٫۵٪ FS.
• اندازه گیری دمای آب: Pt100، فرستنده، وضوح 0.1°C.
• اندازه گیری جریان آب: سری Yokogawa AXG، 3 L/min100L/min±0.5%FS.

سیستم پردازش داده (ماشین ظرفشویی):

• این نرم افزار بر اساس سیستم عامل ویندوز ساخته شده است. این نرم افزار با استفاده از C # کامپایل شده است. این نرم افزار دارای یک رابط گرافیکی غنی است. علاوه بر جداول، همچنین می تواند در نمودار روند نمایش داده و چاپ شود.
• گزارش نمایش آزمایش آزمایشگاهی شامل تمام داده ها (درجه حرارت ترموپول، دمای محیط و رطوبت، قدرت، ولتاژ، جریان، فرکانس و غیره) است.,با عملکرد جستجوی داده های تاریخی، می تواند در هر زمان (از جمله در طول آزمایش) جستجو و چاپ شود.
• تمام کارت های کلیدی جمع آوری داده ها، کارت های ارتباطی و غیره محصولات نام تجاری هستند. اطمینان از قابلیت اطمینان داده ها و دقت آزمایش.
• رابط پنجره نرم افزار به زبان انگلیسی نمایش داده می شود. این یک رابط انسانی-کامپیوتری دوستانه دارد. می تواند داده ها را در زمان واقعی ضبط و ذخیره کند. به طور کامل عملکرد بدون کاغذ را درک می کند.ممکن است درک این عمل آسان نباشد، اما عملیات مستحکم و قابل اعتماد است.
• داده هایی که مستقیماً از طریق ارتباطات جمع آوری می شوند عبارتند از: دمای محیط آزمایشگاهی و رطوبت، ولتاژ، جریان، رطوبت، فشار آب، دمای آب و حجم آب.
• داده های ماشین ظرفشویی مرجع و سایر ابزارهای تحلیلی به صورت دستی وارد می شوند.
• کامپیوتر به طور خودکار داده های به طور مستقیم جمع آوری شده و به صورت دستی وارد شده را محاسبه و پردازش می کند و به طور خودکار نتایج را در یک گزارش تولید و ذخیره می کند.
• سایر الزامات بر اساس نرم افزار ارائه شده توسط تامین کننده است و عملیات خاص توسط هر دو طرف مذاکره می شود.

منبع برق:

• منبع برق برای اتاق آزمایش: طرف A 100kVA را به کابینت کنترل الکتریکی طرف B می دهد.
• منبع برق برای ماشین مورد آزمایش: منبع برق یک فاز با فرکانس متغیر تنظیم شده 15kVA (پایگاه آزمایش)
• الزامات ویژگی های منبع برق آزمایش: ثبات ولتاژ: ≤1%؛ ثبات فرکانس: ≤0.5%
