IEC 60879 سیستم تست ارزیابی بهره وری انرژی چند فن
| Applied Standard: | IEC 60879: 2019 | System Design: | کل ساختار اتاق |
| Anemometer Brand: | امگا یا معادل آن | Applicable Products: | فن های میز / کف / پایه |
| Temperature Range: | -30 درجه سانتیگراد تا 80 درجه سانتیگراد | Test Accuracy: | ± 3 ٪ |
| Test Content: | سرعت / حجم / و غیره | Max. Fan Dia.: | 600 میلی متر |
| High Light: | سیستم آزمایش فن IEC 60879,فنرهای ارزیابی بهره وری انرژی,آزمایش آزمایشگاهی چند فن |
||
سیستم آزمون ارزیابی راندمان انرژی فنهای متعدد IEC 60879
کاربرد استانداردها:
IEC 60879-2019 "فنهای آسایش و تنظیمکنندهها برای مصارف خانگی و مشابه - روشهای اندازهگیری عملکرد"
این سیستم تست راندمان انرژی فن مطابق با IEC 60879:2019، ES 7821:2024 و سایر استانداردهای قابل اجرا توسعه یافته است. این سیستم امکان اندازهگیری دقیق شاخصهای کلیدی عملکرد، از جمله سرعت هوا، نرخ جریان هوا، سرعت چرخش، مصرف برق و راندمان انرژی را برای انواع فنها مانند فنهای رومیزی، فنهای ایستاده و فنهای پایهدار فراهم میکند. این سیستم از جمعآوری و تجزیه و تحلیل دادهها برای ارزیابی محصول فن، بازرسی کیفیت و اهداف تحقیق و توسعه پشتیبانی میکند.
مروری بر سیستم:

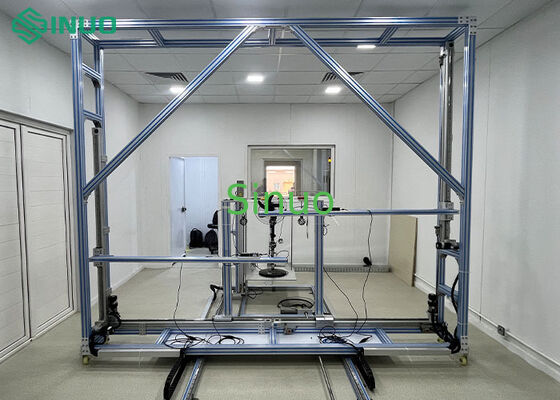

این سیستم تست دارای طراحی تک محفظهای است و به یک واحد اندازهگیری جریان هوا اختصاصی مجهز شده است تا از تست عملکرد دقیق و پایدار اطمینان حاصل شود. محفظه تست با پانلهای عایق پلیاورتان سفت و سخت به ضخامت 100 میلیمتر و ورقهای فولادی رنگی 0.6 میلیمتری در هر دو طرف ساخته شده است که عایق حرارتی عالی و پایداری محیطی را فراهم میکند.
یک سیستم تهویه مطبوع خارجی مستقل برای تنظیم دقیق محیط تست داخلی ادغام شده است. از طریق عملکردهای خنککننده، گرمکننده و مرطوبکننده، میتوان دما و رطوبت محفظه را به طور دقیق کنترل کرد تا به طور کامل نیازهای مختلف تست را برآورده کند.
آزمایشگاه توسط یک اتاق عملیات جداگانه پشتیبانی میشود که برای قرار دادن رایانههای اداری، کابینتهای برق و کنترل یکپارچه و تجهیزات منبع تغذیه با فرکانس متغیر طراحی شده است. این اتاق عملیات معمولاً توسط مشتری در مجاورت محفظه تست ساخته میشود و از ساختارهای پانل مدولار برای انعطافپذیری و راحتی استفاده میکند.
کل سیستم تست توسط رایانه کنترل میشود و به اپراتورها اجازه میدهد تا آزمایشها را خارج از محفظه و بدون ایجاد اختلال در میدان جریان هوا انجام دهند. فرآیندهای تست کاملاً خودکار هستند و شامل جمعآوری، ذخیرهسازی و تجزیه و تحلیل دادهها در زمان واقعی میشوند. پس از اتمام، گزارشهای عملکرد جریان هوا و رتبهبندی راندمان انرژی به طور خودکار تولید میشوند و تکرارپذیری بالا، عملکرد کارآمد و مدیریت دادههای راحت را ارائه میدهند.
UUT
* فن رومیزی
* فن ایستاده
* فن پایهدار
* منبع تغذیه: AC 0~250V قابل تنظیم بدون پله، ±1%
محتوای تست
* سرعت باد: فن پایهدار، فن ایستاده، فن رومیزی
* حجم هوا: فن پایهدار، فن ایستاده، فن رومیزی
* سرعت چرخش: فن پایهدار، فن ایستاده، فن رومیزی
* توان ورودی: فن پایهدار، فن ایستاده، فن رومیزی
* مقدار راندمان انرژی: فن پایهدار، فن ایستاده، فن رومیزی
دقت تست
* حجم هوا: پس از نصب، انحراف بین سه نتیجه تست و میانگین مقدار در محدوده ±3٪ است.
قطعات اصلی کنترل الکتریکی:
| شماره: | نام | محتوا | محدوده | دقت اندازهگیری |
| 1 | سنسور دما | دما | -30 درجه سانتیگراد تا 80 درجه سانتیگراد | ±0.5 درجه سانتیگراد |
| 2 | سنسور رطوبت | رطوبت نسبی | 0٪ تا 100٪RH | ±3٪RH |
| 3 | سنسور فشار اتمسفر | فشار اتمسفر | 30-110kPa | ±0.2٪FS |
| 3 | کنتور برق دیجیتال | پارامترهای الکتریکی ورودی | / | ±0.1% |
| 4 | بادسنج | سرعت باد | 0.3 تا 35 متر بر ثانیه | ±0.2 متر بر ثانیه |
مشخصات نوع فن و تیغه
| کاتالوگ | قطر تیغه/میلیمتر |
| فن رومیزی | 200,230,250,300,350,400,450 |
| فن ایستاده | 300,350,400,450, 500,600 |
| فن پایهدار | 400,450,500,550,600 |
| ابعاد خارجی (میلیمتر) | 6300(عرض)×4700(عمق)×3100(ارتفاع) |
| ابعاد داخلی (میلیمتر) | 6000(عرض)×4500(عمق)×3000(ارتفاع)±15، دیوار جداکننده میانی 50 میلیمتر ضخامت دارد |
| ساختار نگهداری آزمایشگاه | عایق فوم پلیاورتان سفت و سخت 100 میلیمتری |
| در | داخل 800×2000(ارتفاع)×2 (درب دوتایی) |
| اندازه پنجره آزمایشگاه | 400×400 میلیمتر×2 |
سیستمهای کنترل الکتریکی و سنسورها (این لیست فقط برخی از مدلهای برند را نشان میدهد):
| نام دستگاه | دقت و درجه | عکس مرجع |
| کابینت برق و کنترل | برند: Sinuo |
|
| سنسور دما و رطوبت |
برند: DIHUI مدل: DSWP-T5W1 نقطه اعشار نمایشگر: 0.01 درجه سانتیگراد دقت ابزار: 0.5 درجه سانتیگراد رطوبت: ±3٪RH |
|
| بادسنج |
برند: OMEGA مدل: HHF142B محدوده: 40 FPM تا 7800 FPM دقت ابزار: ± 1٪ دقت |
|
| سنسور فشار هوا | DWSP-T5W1 | |
| ماژول جمعآوری پارامترهای الکتریکی |
برند: Yokogawa مدل: WT310 دقت: 0.1٪ |
|
| کامپیوتر صنعتی |
برند: ADVANTECH مدل: IPC-610L+SIMB I5-2400 8G 500 GSSD |
|
(1) این دستگاه تست با توجه به نیاز مشتری توسعه یافته است و عمدتاً برای تست عملکرد فنهای رومیزی، فنهای ایستاده و فنهای پایهدار استفاده میشود.
(2) این سیستم تست دارای مزایای دقت تست بالا، دادههای دقیق، سرعت تست سریع، عملکرد راحت، صرفهجویی در انرژی و سرمایهگذاری کم است که استندهای تست سنتی ندارند.
(3) این سیستم تست از کنترل و عملکرد خودکار دوگانه رایانه استفاده میکند که پایداری طولانیمدت و عملکرد راحت را تضمین میکند و میتواند به طور موثر از قطع جمعآوری دادهها و تنظیم مجدد شرایط کاری ناشی از خرابی، راهاندازی مجدد یا عملکرد نادرست رایانه جلوگیری کند. علاوه بر عملکرد همزمان روی رایانه، سیستم تست میتواند همزمان دادههای اصلی را ثبت کند، منحنی کنترل فرآیند را نمایش دهد، گزارش دادههای اصلی را چاپ کند، نتایج محاسبه را به طور خودکار تولید کند و نتایج را در قالب یک منحنی روی رایانه نمایش دهد، در عین حال، گزارش را در قالب مورد نیاز مشتری صادر کند.
(4) این اتاق تست از یک طرح صرفهجویی در انرژی کارآمد و یک سیستم سریع و پایدار استفاده میکند. سیستم تثبیت سریع میتواند در 2.5 ساعت به شرایط پایدار برسد.
(5) لوازم جانبی اصلی از برندهای معروف وارداتی با پایداری خوب و نرخ خرابی کم هستند. سنسور دما و رطوبت DIHUI است و سنسور سرعت باد Testo یا TSI است و موتور پلهای و سروو موتور از برندهای ژاپنی یا برندهای معادل هستند.
(6) اتاق تست دارای مزایای راندمان بالا و صرفهجویی در انرژی است. بخشی از اتاق تست میتواند از ترکیب بازیابی حرارت و کنترل سلسله مراتبی برای کاهش توان عملیاتی و صرفهجویی در مصرف برق استفاده کند.
(7) ظاهر کلی زیبا است. از برد سردخانه با برند معروف استفاده شده است که دارای مزایای عملکرد عایق حرارتی خوب و ظاهر صاف است.
(8) اتاق تست دارای عملکرد طولانی مدت بدون خرابی است و عمر مفید آن میتواند به بیش از 10 سال برسد.
(9) انحراف نتیجه مقایسه با آزمایشگاه ملی بیش از 3٪ نیست. الزامات فنی گواهینامه آزمایشگاه ملی یا درخواست مجوز تولید را برآورده کنید.
